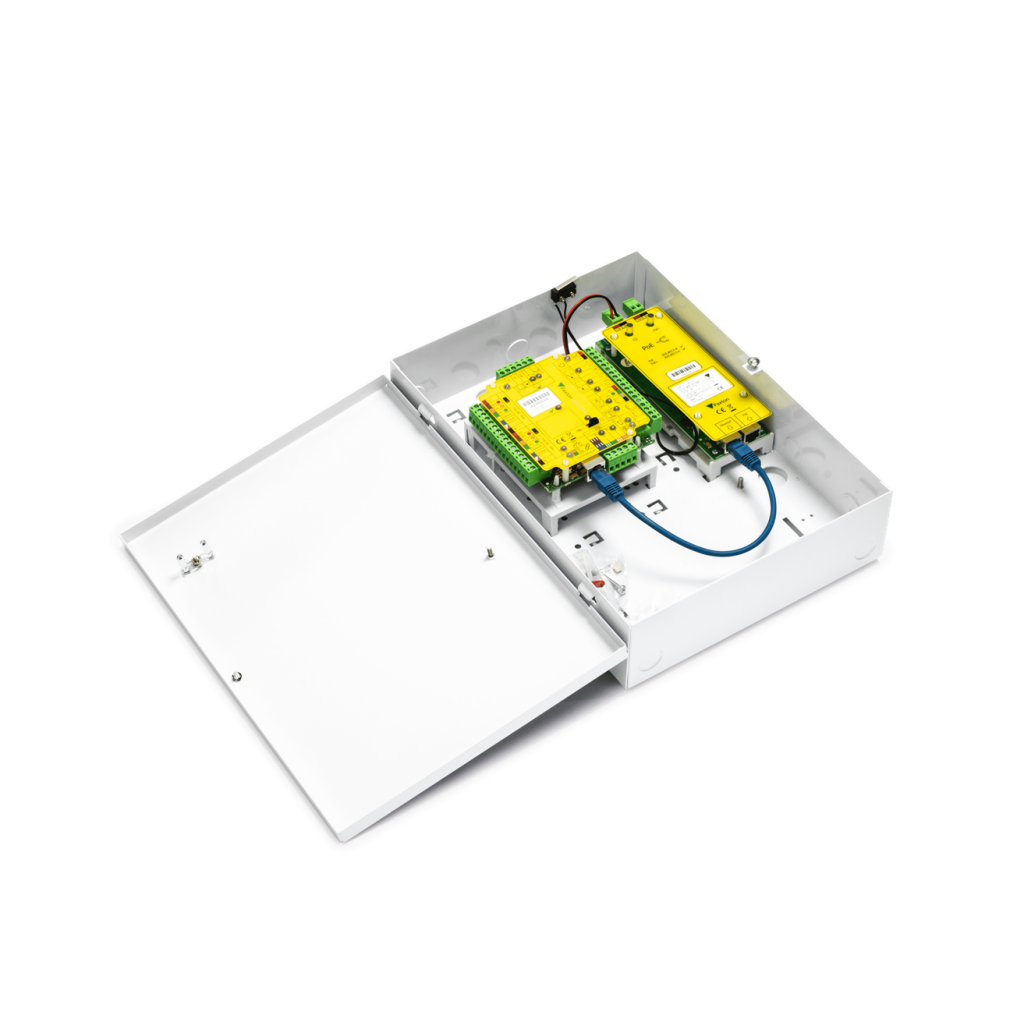

Paxton Net2 Plus dørkontrolcentral med PoE+ -EV i St-hus

Om Net2 Plus
Net2 Plus er et netværksbaseret adgangskontrolsystem. Et sådant system giver mulighed for centraliseret styring, besked om hændelser og fleksibel kontrol af brugernes adgangsrettigheder. Hver dørkontrolcentral er en del af netværket, men kan også arbejde selvstændigt. Den træffer sine egne beslutninger og gemmer hændelser.

Net2 Plus-dørcentralen er forbundet til styringscomputeren med et RJ45-stik via et normalt TCP/IP-netværk. Det øger i høj grad fleksibiliteten ved installation i bygninger med LAN/WAN-netværk. Net2 Plus-dørcentralen har også en RS485-forbindelse. Det gør det muligt at tilslutte den til andre Net2 Plus- eller Net2 Classic-dørkontrolenheder via et CAT5-kabel.

En Net2 Plus-dørcentral kan også fungere som en grænseflade til et LAN for en RS485-forbindelse (daisy chain) af andre Net2 Plus- eller Net2 Classic-dørcentraler, så de ikke længere har brug for en TCP/IP-grænseflade.

Installation
Der er en etiket på Net2 Plus-dørcentralen, som tydeligt viser de farvekodede forbindelser til læseren, strømforsyningen osv. Dørcentralen har et relæ med potentialfrie kontakter og kan derfor styre elektriske slutblikke eller andre åbningsdrev. Dør- og sabotagekontakter, udgangsknapper og lokale alarmenheder kan også tilsluttes.

Dørcentraler kommunikerer med pc'en via standard TCP/IP-protokollen i et LAN-netværk. Net2 Plus-dørcentralen skal tildeles en fast IP-adresse. Alle indstillinger foretages i Net2 Configuration Utility.

De tilsvarende forbindelser er udstyret med diagnose-LED'er, som er nyttige for en problemfri installation. Terminalmodstande kan slås til eller fra efter behov. Eksterne terminalmodstande er ikke nødvendige.

Tekniske data

• Modul, formonteret i stålhus med PoE+-modul
• Kan tilsluttes en PoE-switch (PoE og PoE+) eller en switch med PoE-injektor 477-400-D
• Kommunikation via TCP/IP og/eller RS485
• Læsere/tastaturer kan tilsluttes på ind- og udgangssiden
• Klemrække til integration med et indbrudsalarmsystem
• Relækontakt til døråbner eller lignende, koblingskapacitet: 4 A ved 24 V DC
• Relækontakt til kontrolenhed, koblingskapacitet: 4 A ved 24 V DC
• Dørkontakt, sabotagekontakt, udgangsknap og EV-overvågning kan tilsluttes
• Lokal alarmtransmitter kan tilsluttes (op til maks. 1 A strømforbrug - bemærk AT-type)
• Kan betjenes online og offline
• Lagring af de sidste 2.728 hændelser i realtid i offline-tilstand
• Selvdetektering og diagnose-LED'er til tidsbesparende idriftsættelse
• Flash EEPROM til centraliserede firmwareopdateringer
• 12 V udgangsspænding: Maks. 13,35 V DC
• Udgangsstrøm (PoE+ AT type 2): Maks. 1,5 A
• Udgangsstrøm (AF - AT type 1): Maks. 0,83 A
• Udgangseffekt (PoE+ AT type 2): Maks. 20,4 W
• Udgangseffekt (AF - AT type 1): Maks. 10,36 W
• Indgangsspænding: 36 - 57 V DC
• Indgangsstrøm: Maks. 0,83 A
• Strømforbrug dørkontrolenhed: maks. 200 mA
• Driftsspænding (dørkontrolenhed): 12 V DC
• Dimensioner (B x H x D): 236 x 320 x 80 mm
