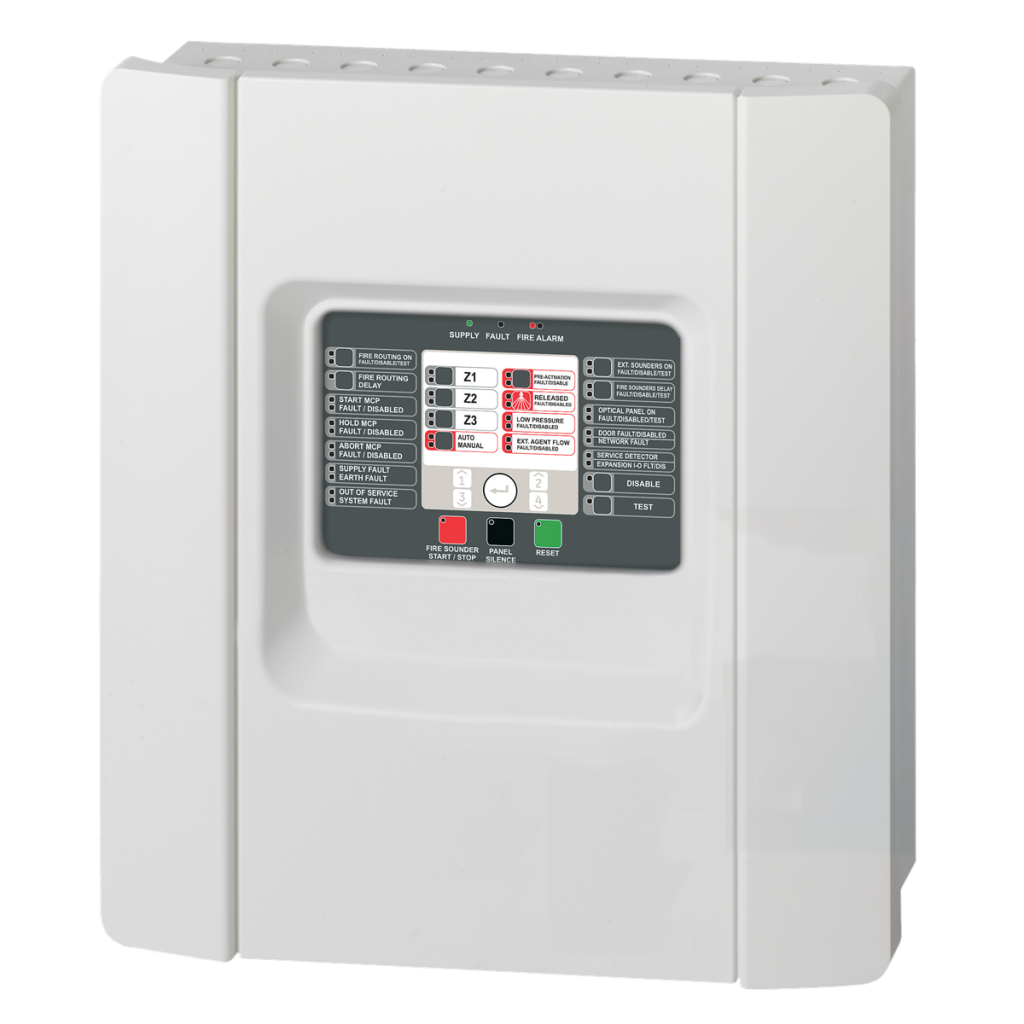

1X-X3E-99: Kontrolpanel til konventionelt slukningssystem, 3 slukningszoner i henhold til EN12094 og 3 detektorzoner

1X-X3E-99-kontrolpanelerne til branddetekterings- og slukningssystemer har en avanceret arkitektur, der giver en enkel og ligetil løsning til små og mellemstore konventionelle applikationer. Kontrolpanelerne er udstyret med et moderne design, der passer ind i næsten ethvert miljø takket være den let buede frontklap. Betjeningselementerne er integreret i den sorte Lexan-front. Takket være understøttelsen af forskellige detektorserier og tilbehør er disse alsidige systemer, der er hurtige at installere, velegnede til både små og mellemstore brandalarminstallationsvirksomheder.

Oversigt

1X-X3E er et netværksbaseret, avanceret konventionelt brandalarm- og slukningspanel. Den leveres på det lokale sprog og har 3 detektorzoner, der understøtter op til 32 enheder pr. zone. Disse zoner kan konfigureres til slukning i enkelt- eller dobbeltzonetilstand. Derudover har panelet overvågede udgange til første fase-meddelelse, anden fase-meddelelse, visuelle advarselsindikatorer og aktuatoraktivering. Der er standardrelæudgange til EN54-overholdelse og systemstatusmeddelelser samt flere indgange til systemkontrol.

Valgmuligheder

Kontrolpanelerne understøtter to typer valgfrie relækort: et med 4 standardrelæer og et med 4 overvågede relæer. Disse kort kan bruges til at udvide kontrolpanelets udgange med op til 16 ekstra udgange.

1X-X3E understøtter klasse A (redundant ring) og B (standard bus) netværk med op til 32 noder, herunder konventionelle og adresserbare paneler og repeatere via et valgfrit netværksinterface. Det giver mulighed for fuld fjernstyring og input til og fra andre noder i systemet, hvilket giver overlegen fleksibilitet i systemets organisering og planlægning.

Anerkendelser og certificeringsmærker

Produktlinjen har følgende godkendelser:

• EN54:2, EN54:4 og CE-certificeret
• CPR-certificeret
• EN12094-1-zertifiziert
• WEEE-kompatibel
• RoHS-kompatibel

Detaljer

• Moderne, elegant design
• Let aftagelige enheder til hurtig og ren installation
• Understøttelse af overvågning af normal og fjernelse af detektorhoved
• pr.
• zone Tre detektorzoner
• Kan konfigureres til udløsning i enkelt- eller dobbeltzonetilstand
• 6 forudkonfigurerede relæer og 8 overvågede indgange til slukningskontrol
• Konfigurerbare forsinkelser for brandudbredelse,
• Konfigurerbar "Hold Mode" Type-A eller Type-B
• signalanordning, der kan konfigureres til pulserende eller kontinuerlig drift
• Bekræftelse af slukningsmiddelflow
• Kontinuerlig eller genindstillelig 24VDC hjælpestrømforsyning
• Understøttelse af valgfri standard og overvågede relæudgange
• Fabriksunderstøttelse af specialfunktioner som f.eks:
  • EN54-kompatible brugeradgangsniveauer
  • Grundlæggende og avancerede konfigurationsniveauer
  • Blandede zoner
  • Diagnostik på frontpanelet med test- og deaktiveringskontrol
  • Revision af én mand
• Redundant netværk til 1X konventionelle og 2X adresserbare noder
• Understøttelse af egensikker og EN54-13-zone

Tekniske specifikationer

• Maksimal systemkapacitet (antal enheder): op til 1260
• Netværksstørrelse (noder): op til 21
• Strømforsyning: VAC
• Strømforbrug: 4 A @ 24 VDC
• Driftsspænding: 110 VAC @ 50 Hz eller 230 VAC @ 50 Hz (+10% -15%)
• Kabeltype: 3 x 1,5 mm² (fase, neutral, jord)
• Strømforbrug: 3,15 A ved 110/1,5 A ved 240 VAC, 2,78 A (alarm, ingen enheder), 0,39 A (hvilestrøm, ingen enheder)
• Maksimal ringkapacitet: 3
• Maksimal detektorgruppekapacitet: op til 3
• Antal enheder pr. zone: 20 maks.
• Max. Belastning: 65 mA
• Kabelklasse: 40 Ohm (maks. modstand), 500 nF (maks. kapacitet)
• Standby-batteri: 2 x 12V 12 Ah (SLA)

Fysiske specifikationer

• Formfaktor: Medium
• Dimensioner: 440 x 480 x 140 mm (B x H x D)
• Nettovægt: 3,9 kg (uden batteri)
• Transportvægt: 6 kg
• Farve: Grå (RAL 7035)
• Montering: Overflademontering
• Kabelindføringer: Ø 20 mm - 20 / 2 / 26 (top / bund / bag)

Miljømæssige forhold

• Driftstemperatur: -5 til +40 °C
• Opbevaringstemperatur: -20 til +70 °C
• Relativ luftfugtighed: 10 til 95 % ikke-kondenserende
• Miljø: Indendørs
• IP-klassificering: IP30

Regulatoriske specifikationer

• Kompatibilitet: CPD, RoHS, WEEE
• Certificering: EN12094-1, EN54-2, EN54-4

Udgange

• Udgangsspænding: 22 VDC (18 til 24 VDC)
• Overvågede indgange: 6 (MCP start, MCP hold, MCP abort, trykafbryder, gasflow, dørovervågning)
• Uovervågede indgange: 2 (automatisk/manuel tilstand, fjernnulstilling)
• Overvågede udgange: 4 (brandsignalanordning, slukningssignalanordning, visuelle indikatorer, aktuator)
• Notifikation: 2 x 500 mA @ 24 VDC
• Visuelle indikatorer: 1 x 500 mA @ 24 VDC
• Aktuator: 1 x 1 A @ 24 VDC
• Uovervågede udgange: 4 (hold-tilstand, annulleringstilstand, manuel tilstand, udløserindikator)
• Specifikation: 6 x 2 A @ 30 V
• Ekstra strømforsyning: 24 VDC (21 til 28 VDC), maks. belastning: 250 mA
