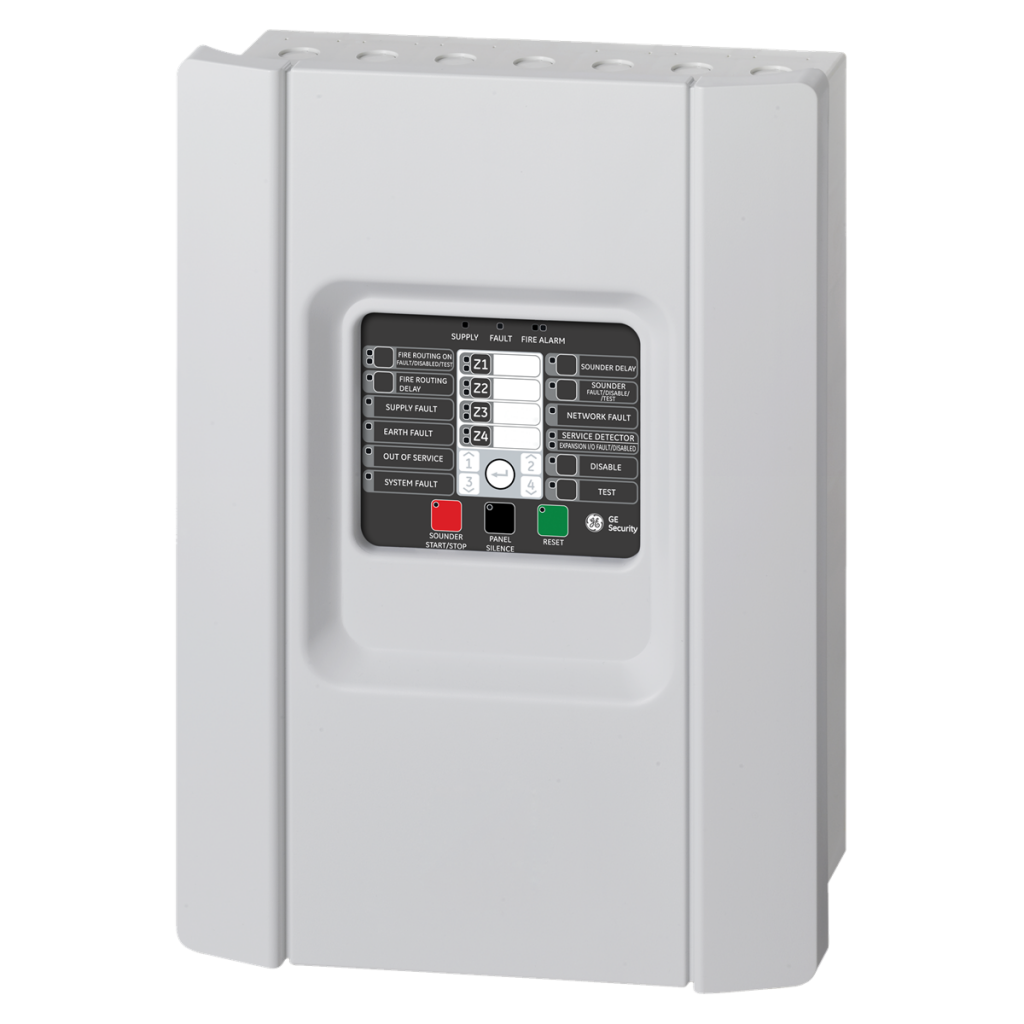

1X-F4-04: Konventionel brandalarmcentral med 4 detektorzoner og hoveddetektor

Brandalarmcentralerne 1X-F4-04 er udstyret med en avanceret konfigurationsarkitektur, der giver en enkel og ukompliceret løsning til små og mellemstore konventionelle applikationer. Kontrolpanelerne har et attraktivt design, der kan integreres i næsten ethvert miljø takket være den let buede frontklap. Betjeningselementerne er integreret i den sorte Lexan-front. Takket være understøttelsen af forskellige detektorserier og tilbehør er disse alsidige systemer, der er hurtige at installere, velegnede til små og mellemstore brandalarminstallationsvirksomheder.

Oversigt over de forskellige

1X-F4-04 er et konventionelt brandalarmkontrolpanel, der leveres med det lokale sprog og har 4 detektorzoner, hvortil der kan tilsluttes op til 32 enheder per MG. Kontrolpanelet har også 4 overvågede udgange til signalanordninger. Derudover har kontrolpanelet 2 potentialfrie relæudgange til generel signalering af brand- og fejltilstande og 2 brugerkonfigurerbare indgange til overvågnings- og kontrolfunktioner.

Valgmuligheder

Kontrolpanelerne understøtter 2 forskellige typer valgfrie relækort: et med 4 potentialfrie relæer og et med 4 overvågede relæer. Disse kort kan bruges til at udvide kontrolpanelets udgange med op til 8 ekstra udgange.

Genkendelser og testmærker

Produktlinjen har følgende godkendelser:

• EN54:2, EN54:4, CE og VdS nr. G210006
• CPD-certificering
• NEN2535, NBNS21-100 og BS5839-1-kompatibel
• WEEE-kompatibel
• RoHS-kompatibel
• Typeklassetilstand: 3K5 i henhold til IEC 60721-3-3

Tekniske detaljer

• Moderne, elegant design
• Let aftagelige enheder til hurtig og ren installation
• Fabriksmonterede regionale driftstilstande
• Normal og fjernelse af detektorhoved MG-funktion
• Overvågede alarm- og brandbeskyttelsesudgange
• EN54-kompatible potentialfrie brand- og fejlrelæer
• Klasseændring, dag/nat og fjernnulstillingsfaciliteter
• 24VDC sekundær detektorudgang med nul
stillingsfunktion
• Fabriksmonteret support til specialfunktioner som f.eks
  • EN54-kompatible brugeradgangsniveauer
  • MG blandet tilstand
  • Fuld centraliseret diagnostik
  • Revision af én mand
  • Overvågede signalanordninger og hoveddetektorudgange
  • CleanMe™
• Valgfri standard- og overvågede relækort
• VdS-godkendelse: G210006

Tekniske specifikationer

• Maksimal systemkapacitet (antal enheder): op til 1280
• Netværksstørrelse (noder): op til 16
• Strømforsyning: VAC
• Strømforbrug: 2 A @ 24 VDC
• Driftsspænding: 110 VAC @ 50 Hz eller 230 VAC @ 50 Hz (+10% -15%)
• Kabeltype: 3 x 1,5 mm² (fase, neutral, jord)
• Strømforbrug: 2 A ved 110/240 VAC, 140 mA (alarm, uden enheder), 60 mA (hvilestrøm, uden enheder)
• Maksimal ringkapacitet: 4
• Maksimal detektorgruppekapacitet: op til 4
• Driftsspænding: 22 VDC (18 til 24 VDC)
• Antal enheder pr. område: 32 maks.
• Max. Belastning: 65 mA
• Kabelklasse: 40 Ohm (maks. modstand), 500 nF (maks. kapacitet)
• Antal indgange: 2
• Indgangstype og -klasse: 100 Ohm (maks. kabelmodstand)
• Overvågningsspænding: -15 til +28 VDC
• AUX-spænding: 24 VDC (21 til 28 VDC)
• Standby-batteri: 2 x 12 V, 7,2 Ah (SLA)

Fysiske specifikationer

• Formfaktor: Lille
• Dimensioner: 320 x 435 x 134 mm (B x H x D)
• Nettovægt: 2,8 kg (uden batteri)
• Transportvægt: 4,5 kg
• Farve: Grå (RAL 7035)
• Montering: Overflademontering
• Kabelindføringer: Ø 20 mm - 14 / 2 / 12 (top / bund / bag)

Miljømæssige forhold

• Driftstemperatur: -5 til +50 °C
• Opbevaringstemperatur: -20 til +70 °C
• Relativ luftfugtighed: 10 til 95 % ikke-kondenserende
• Miljø: Indendørs
• IP-klassificering: IP30

Regulatoriske specifikationer

• Kompatibilitet: CPD, RoHS, WEEE
• Certificering: EN54-13, EN54-2, EN54-4

Udgange

• Overvågede udgange: 4
• Maks. Belastning: 250 mA
• Ikke-overvågede udgange: 2
• Belastning: 2 A @ 30 VDC
• Ekstra forsyningsudgang: Maks. Belastning: 250 mA @ 25°C / 195 mA @ 40°C
