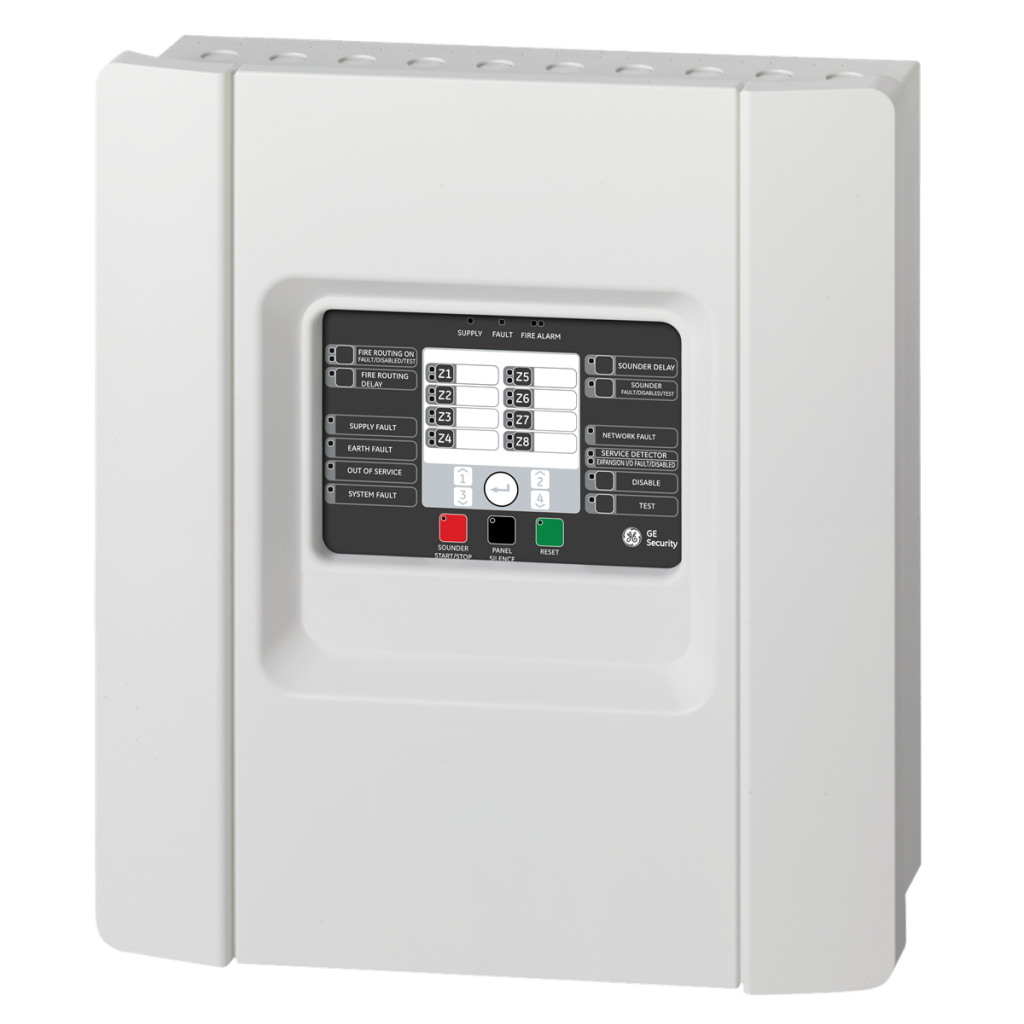

1X-F8-04: Konventionel brandalarmcentral med 8 detektorzoner

Brandalarmcentralerne 1X-F8-04 er udstyret med en avanceret konfigurationsarkitektur, der giver en enkel og ukompliceret løsning til små og mellemstore konventionelle applikationer. Disse centraler er kendetegnet ved et moderne, elegant design, der passer ind i næsten ethvert miljø takket være den let buede frontklap. Betjeningselementerne er integreret i den sorte Lexan-front. Med understøttelse af forskellige detektorserier og tilbehør er disse alsidige systemer, der er hurtige at installere, ideelle til små og mellemstore virksomheder, der installerer brandalarmer.

Kontrolpanelet

1X-F8-04 er et konventionelt brandalarmkontrolpanel, der leveres med det lokale sprog og har 8 detektorzoner, hvortil der kan tilsluttes op til 32 enheder pr. detektorzone. Kontrolpanelet har også 4 overvågede signaludgange og 2 potentialfrie relæudgange til generel signalering af brand- og fejltilstande. Derudover er der 2 brugerkonfigurerbare indgange til overvågnings- og kontrolfunktioner.

Valgmuligheder

Kontrolpanelerne understøtter to forskellige typer valgfrie relækort: et med 4 standardrelæer og et med 4 overvågede relæer. Disse kort kan bruges til at udvide kontrolpanelets udgange med op til 16 ekstra udgange.

Genkendelser og testmærker

Produktlinjen har følgende godkendelser

• EN54:2, EN54:4, CE og VdS nr. G210006
• CPD-certificering
• NEN2535, NBNS21-100 og BS5839-1-kompatibel
• WEEE-kompatibel
• RoHS-kompatibel

Detaljer om produktet

• Moderne, elegant design
• Let aftagelige enheder til hurtig og ren installation
• Fabriksmonterede regionale driftstilstande
• Normal og fjernelse af detektorhoved MG-funktion
• Overvågede alarm- og brandbeskyttelsesudgange
• EN54-kompatible potentialfrie brand- og fejlrelæer
• Klasseændring, dag/nat og fjernnulstillingsfaciliteter
• 24VDC sekundær detektorudgang med nul
stillingsfunktion
• Fabriksmonteret support til specialfunktioner som f.eks
  • EN54-kompatible brugeradgangsniveauer
  • MG blandet tilstand
  • Fuld centraliseret diagnostik
  • Revision af én mand
  • Overvågede udgange til lydgiver og hoveddetektor
  • CleanMe™
• Valgfri standard og overvågede relækort
• VdS-godkendelse: G210006

Tekniske specifikationer

• Maksimal systemkapacitet (antal enheder): op til 1280
• Netværksstørrelse (noder): op til 8
• Strømforsyning: VAC
• Strømforbrug: 4 A @ 24 VDC
• Driftsspænding: 110 VAC @ 50 Hz eller 230 VAC @ 50 Hz (+10% -15%)
• Strømforbrug: 3,15 A ved 110/< 1,5 A ved 240 VAC, 80 mA (hvile, ingen enheder), 160 mA (alarm, ingen enheder)
• Maksimal ringkapacitet: 8
• Maksimal detektorgruppekapacitet: op til 8
• Driftsspænding: 22 VDC (18 til 24 VDC)
• Antal enheder pr. område: 32 maks.
• Klasse: 65 mA (maks. belastning)
• Kabelklasse: 40 ohm (maks. kabelmodstand), 500 nF (maks. kabelkapacitans)
• Antal indgange: 2
• Indgangstype og -klasse: 100 ohm (maks. kabelmodstand)
• Overvågningsspænding: -15 til +28 VDC
• AUX-spænding: 24 VDC (21 til 28 VDC)
• Standby-batterikapacitet: 2 x 12 V, 7,2 eller 12 Ah (SLA)
• Formfaktor: Medium
• Dimensioner: 440 x 480 x 140 mm (B x H x D)
• Nettovægt: 3,9 kg (uden batteri)
• Leveringsvægt: 6 kg
• Farve: Grå (RAL 7035)
• Montering: Overflademontering
• Kabelindføringer: Ø 20 mm - 20 / 2 / 26 (top / bund / bag)
• Driftstemperatur: -5 til +50 °C
• Opbevaringstemperatur: -20 til +70 °C
• Relativ luftfugtighed: 10 til 95 % ikke-kondenserende
• Miljø: Indendørs
• IP-klassificering: IP30
• Lovgivning: CPD, RoHS, WEEE
• Certificering: EN54-13, EN54-2, EN54-4
• Overvågede udgange: 4
• Belastning (maks.): 500 mA
• Ikke-overvågede udgange: 2
• Belastning: 2 A @ 30 VDC
• Udgang til hjælpeforsyning: Belastning (maks.): 250 mA ved 25 °C / 195 mA ved 40 °C
