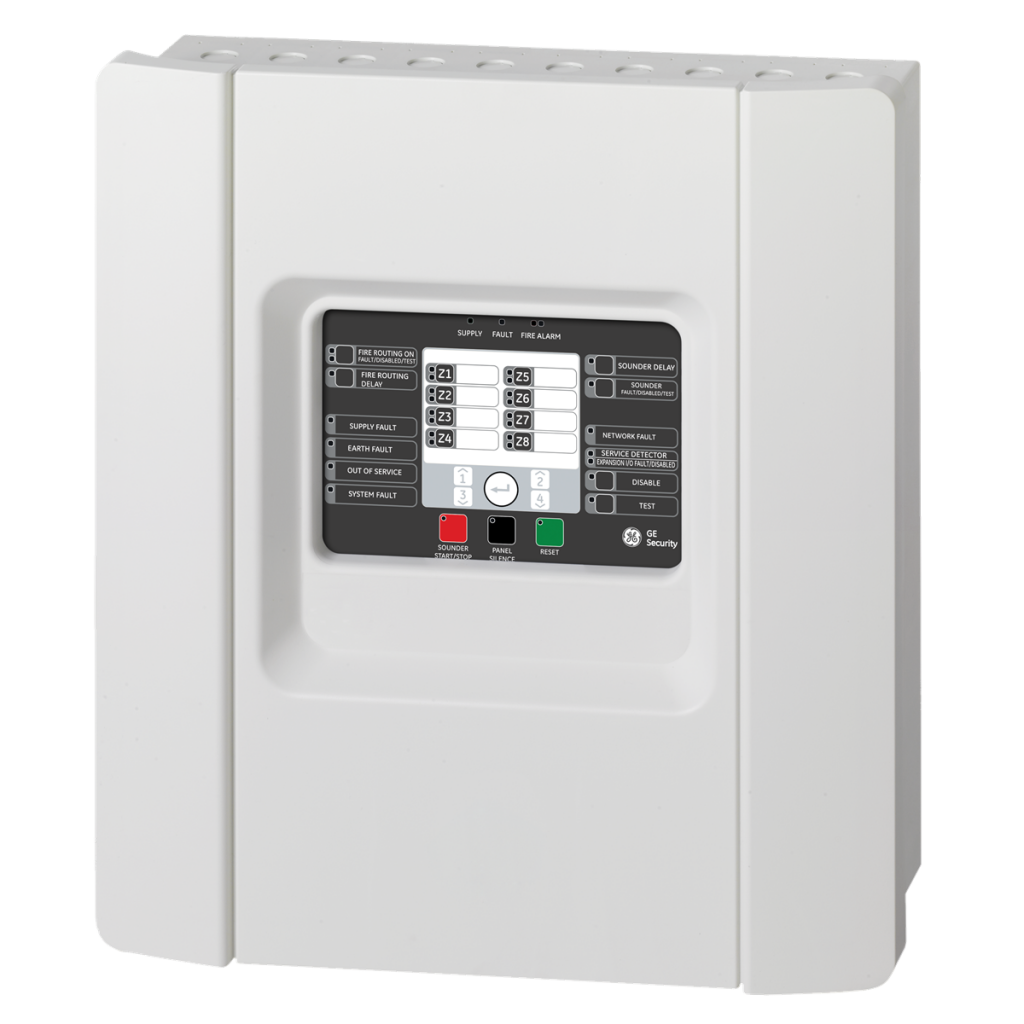

1X-F8 Konventionel brandalarmcentral

1X-brandalarmcentralerne tilbyder topmoderne arkitektur i konfigurationer, der giver en enkel løsning til små og mellemstore konventionelle applikationer. De er kendetegnet ved et attraktivt, moderne design, der passer til ethvert interiør. Den let buede dørfront giver designet et særligt præg. Betjeningselementerne er indfældet i en iøjnefaldende sort Lexan.

Med understøttelse af flere serier af konventionelle detektorer og tilbehør tilbyder disse letkonfigurerede systemer en alsidighed, der er til gavn for bygningsejere såvel som installations- og vedligeholdelsesentreprenører.

Kontrolpanelet

1X-F8 er et konventionelt brandalarmkontrolpanel. Det leveres på det lokale sprog og understøtter 8 zoner med op til 32 enheder pr. zone og op til 4 overvågede relæudgange dedikeret til styring af alarmer og brandsikringsudstyr. Derudover er der 2 konventionelle relæudgange til generel brand- og fejlsignalering og to brugerdefinerbare indgange til overvågning og styring.

Valgmuligheder

Kontrolpanelet understøtter to typer ekstra relækort, et med 4 standardrelæer og et med 4 overvågede relæer. Disse kort kan bruges til at udvide kontrolcentrets udgange med op til 16 ekstra udgange.

Godkendelser og overensstemmelse

Produktlinjen har følgende akkrediteringer:

• EN54:2, EN54:4 og CE-godkendt
• CPD-certificeret
• NEN2535, NBNS21-100 og BS5839-1-kompatibel
• WEEE-kompatibel
• RoHS-kompatibel

Tekniske egenskaber

• Moderne, elegant design
• Let aftagelige dele til hurtig og ren installation
• Forudindstillede regionale opsætningstilstande
• Understøttelse af normale, head-out og egensikre zoner
• Overvågede alarm- og brandbeskyttelsesudgange
• EN54-kompatible potentialfrie brand- og fejlrelæer
• Klasseskift, dag/nat-tilstand, fjernnulstilling, forlænget brandspredningsforsinkelse og brandspredningshæmmende forsinkelse
• Ekstra strømudgang med understøttelse af nulstilling
• Standard og overvågede ekstra relæudgangskort
• Netværkskompatibel op til 64 zoner

Tekniske specifikationer

• Maksimal systemkapacitet (antal enheder): op til 1280
• Netværksstørrelse (noder): op til 8
• Strømforsyning: VAC
• Strømforbrug: 4 A @ 24 VDC
• Driftsspænding: 110 VAC @ 50 Hz eller 230 VAC @ 50 Hz (-15 % til +10 %)
• Kabeltype: 3 x 1,5 mm² (fase, neutral, jord)
• Strømforbrug: 3,15 A ved 110, <1,5 A ved 240 VAC, 160 mA (alarm, ingen enheder) (panelforsyning), 80 mA (hvilestrøm, ingen enheder) (panelforsyning)
• Maksimal ringkapacitet: 8
• Maksimal detektorgruppekapacitet: op til 8
• Driftsspænding: 22 VDC (18 til 24 VDC)
• Antal enheder pr. område: 32 maks.
• Klasse: 65 mA (maks. belastning)
• Kabelklasse: 40 ohm (maks. modstand), 500 nF (maks. kapacitet)
• Indgange: 2
• Indgangstype og -klasse: 100 ohm (maks. kabelmodstand)
• Overvågningsspænding: -15 til +28 VDC
• AUX-spænding: 24 VDC (21 til 28 VDC) Udgangsspænding
• Standby-batteri: 2 x 12 V, 7,2 eller 12 Ah (SLA)
• Dimensioner: 440 x 480 x 140 mm (B x H x D)
• Nettovægt: 3,9 kg (uden batteri), leveret vægt: 6,184 kg
• Farve: Grå (RAL 7035)
• Montering: Overflademontering
• Kabelindføringer: Ø 20 mm - 20 / 2 / 26 (top / bund / bag)
• Driftstemperatur: -5 til +50 °C
• Opbevaringstemperatur: -20 til +70 °C
• Relativ luftfugtighed: 10 til 95 % ikke-kondenserende
• Miljø: Indendørs
• IP-klassificering: IP30
