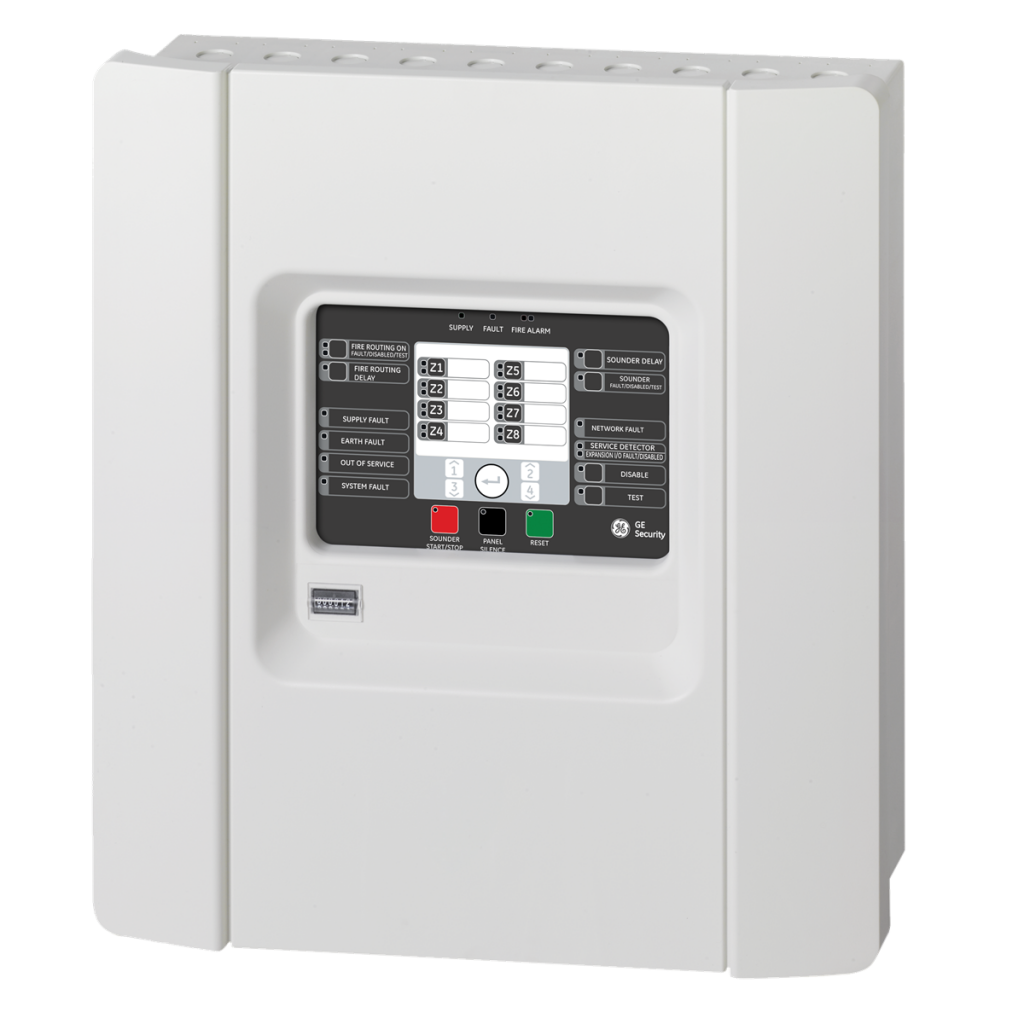

1X-F8-NL: Konventionel brandalarmcentral med alarmtæller - 8 zoner

Brandalarmcentralerne 1X-F8-NL har en avanceret arkitektur, der giver en enkel og ligetil løsning til små og mellemstore konventionelle anvendelser. De er udstyret med et attraktivt, moderne design, der passer harmonisk ind i ethvert miljø. Den let buede dørfront giver kontrolcentret et særligt præg. Betjeningselementerne er indfattet i en slående sort Lexan.

Oversigt

1X-F8-NL er en konventionel brandalarmcentral med alarmtæller. Den leveres på det lokale sprog og har 8 zoner, der understøtter op til 32 enheder pr. zone og op til 4 overvågede relæudgange til signalkontrol og brandrelæ. Der er også 2 konventionelle relæudgange til generel brand- og fejlsignalering og to brugerkonfigurerbare indgange til overvågnings- og kontrolformål.

Valgmuligheder

Kontrolpanelet understøtter to typer valgfrie relækort: et med 4 standardrelæer og et med 4 overvågede relæer. Disse kort kan bruges til at udvide kontrolpanelets udgange med op til 16 ekstra udgange.

Genkendelser og testmærker

Produktlinjen har følgende godkendelser:

• EN54:2, EN54:4 og CE-certificeret
• CPD-certificeret
• NEN2535, NBNS21-100 og BS5839-1-kompatibel
• WEEE-kompatibel
• RoHS-kompatibel

Detaljerne

• Moderne, stilfuldt design
• Let aftagelige enheder til hurtig og ren installation
• Fabriksmonterede regionale driftstilstande
• Understøttelse af overvågning af normal og fjernelse af detektorhoved
• Overvågede alarm- og brandbeskyttelsesudgange
• EN54-kompatible potentialfrie brand- og fejlrelæer
• Klasseskift, dag/nat, fjernnulstilling, udvidet brandspredningsforsinkelse og brandspredningsundertrykkelsesforsinkelse
• 24VDC hjælpestrømforsyning med nul
stillingsunderstøttelse
• Fabriksmonteret understøttelse af specialfunktioner som f.eks
  • EN54-kompatible brugeradgangsniveauer
  • Blandede zoner
  • Fuld diagnostik på frontpanelet
  • Revision af én mand
  • CleanMe™
• Valgfri standard og overvågede relækort
• Kan netværkstilsluttes op til 64 zoner

Tekniske specifikationer

• Maksimal systemkapacitet (antal enheder): op til 1280
• Netværksstørrelse (noder): op til 8
• Strømforsyning: VAC
• Strømforbrug: 4 A @ 24 VDC
• Driftsspænding: 110 VAC @ 50 Hz eller 230 VAC @ 50 Hz (+10% -15%)
• Kabeltype: 3 x 1,5 mm² (fase, neutral, jord)
• Strømforbrug: 3,15 A ved 110/< 1,5 A ved 240 VAC, 160 mA (alarm, ingen enheder), 80 mA (hvilestrøm, ingen enheder)
• Maksimal ringkapacitet: 8
• Maksimal detektorgruppekapacitet: op til 8
• Driftsspænding: 22 VDC (18 til 24 VDC)
• Antal enheder pr. zone: 32 maks.
• Max. Belastning: 65 mA
• Kabelklasse: 40 Ohm (maks. modstand), 500 nF (maks. kapacitet)
• Standby-batteri: 2 x 12 V, 7,2 eller 12 Ah (SLA)

Fysiske specifikationer

• Formfaktor: Medium
• Dimensioner: 440 x 480 x 140 mm (B x H x D)
• Nettovægt: 3,9 kg (uden batteri)
• Leveringsvægt: 5,925 kg
• Farve: Grå (RAL 7035)
• Montering: Overflademontering
• Kabelindføringer: Ø 20 mm - 20 / 2 / 26 (top / bund / bag)

Miljømæssige forhold

• Driftstemperatur: -5 til +50 °C
• Opbevaringstemperatur: -20 til +70 °C
• Relativ luftfugtighed: 10 til 95 % ikke-kondenserende
• Miljø: Indendørs
• IP-klassificering: IP30

Regulatoriske specifikationer

• Kompatibilitet: CPD, RoHS, WEEE
• Certificering: EN54-13, EN54-2, EN54-4

Udgange

• Overvågede udgange: 4
• Maks. Belastning: 500 mA
• Ikke-overvågede udgange: 2
• Max. Belastning: 2 A ved 30 VDC
• Hjælpestrømforsyning: 24 VDC (21 til 28 VDC), maks. belastning: 250 mA ved 25 °C / 195 mA ved 40 °C
