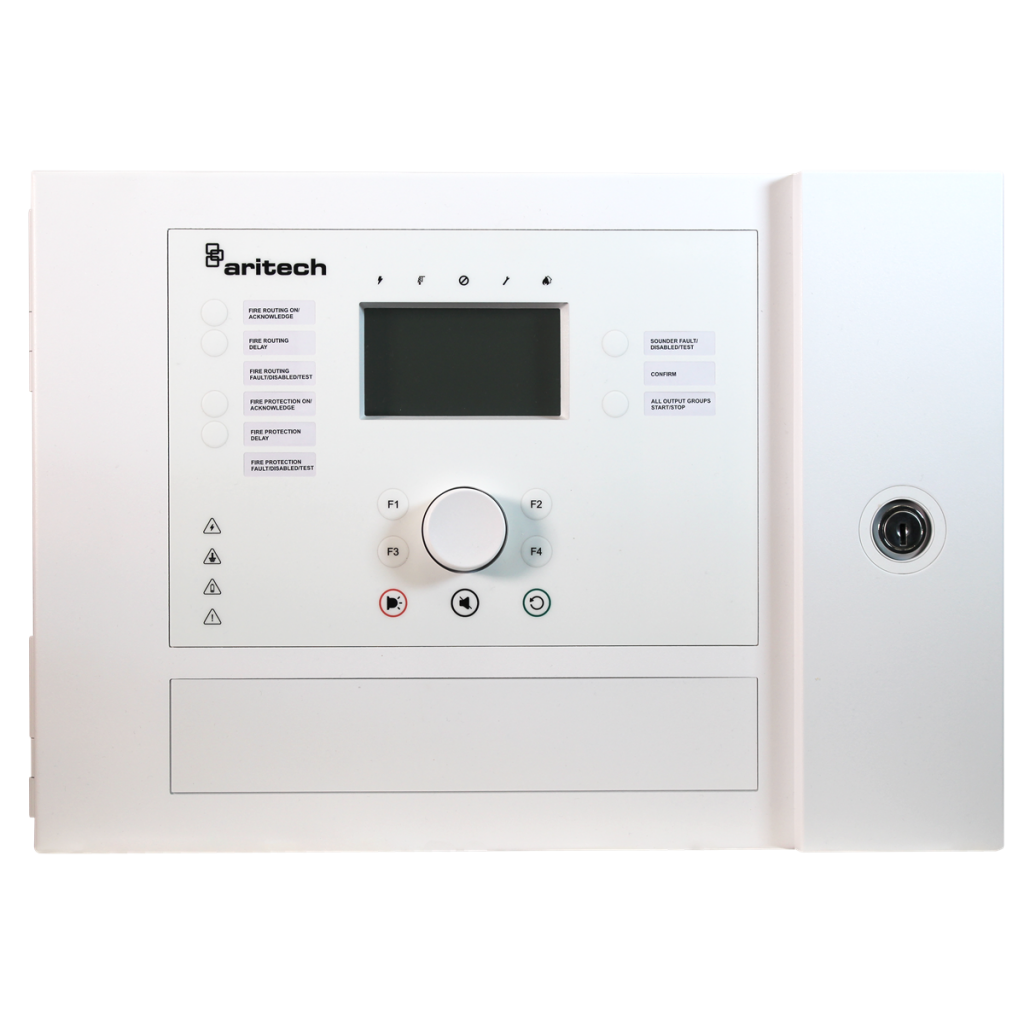

2X-AF2-FB-S adresserbart brandpanel med brandkontrol

Brandpanelet 2X-AF2-FB-S i den nye 2X-A-serie bringer hastigheden og funktionaliteten i intelligent behandling til små og mellemstore adresserbare applikationer. Den nye 2X-A er baseret på erfaringerne fra 2X-serien og er fuldt bagudkompatibel og har et attraktivt, moderne design, der passer til ethvert anlæg. Med forbedret robusthed, lavet af metal og specialplast og let aftagelig elektronik, kan den males i alle farver. De vigtigste betjeningselementer er nemme at finde via en forbedret og robust jog dial.

Funktionalitet og anvendelse

Panelet leveres på det lokale sprog og har en brugergrænseflade med betjeningselementer til brandbekæmpelse og brandbeskyttelse. Det understøtter 2 sløjfer med op til 256 enheder i 512 zoner og tilbyder 4 overvågede udgange til signalering/brandalarmer som standard, som også kan bruges som frit programmerbare udgange. Derudover er der 2 konventionelle relæudgange og 2 overvågede udgange beregnet til generelle brand- og fejltilstande samt 2 brugerkonfigurerbare indgange til overvågning og styring.

Valgmuligheder

Panelet understøtter et netværkskort til oprettelse af et netværk med op til 64 noder/256 sløjfer af brandalarmpaneler og repeaterpaneler. Hvis det er nødvendigt, kan der monteres separate zoneindikatorer med et 20- eller 40-zoners brand-/fejl-LED-indikatorpanel i panelet eller repeateren.

Tekniske egenskaber

• 2 højeffektsløjfer med 500 mA hver og kontroller til brandvæsen og brandsikring
• Loop power PAK til at øge loop power fra 500 mA til 800 mA
• Understøtter op til 256 enheder, 512 zoner og 300 udgangsgrupper
• Op til 24 LED-zoneskærme for brand og fejl med plads til 4-cifrede numre
• Ethernet-forbindelse med TCP/IP til fjerndiagnosticering, vedligeholdelse og programmering
• EN54-kompatibel grafisk LCD med ikoner og op til 256 zoner
• Forbedret jog dial med 4 bløde knapper til enkel og intuitiv brugerstyring
• Æstetisk tiltalende design med robust, malet ståldør
• Let aftagelig dør og chassis til hurtig og ren installation
• Alle stikbare forbindelser
• Ekstra 24 VDC-udgang med understøttelse af nulstilling
• 3 USB-porte med understøttelse af memory sticks og RS232 til printerunderstøttelse
• Kommunikation via UltraSync Cloud, med EN 54-21 UC240 UltraSync-kommunikator
• Integration med ATS8600-styringssoftware, muliggør integration med sikkerhedssystemer og CMS
• menustruktur med 3 brugerniveauer (20 brugernavne og adgangskoder)
• E-mail-notifikation for hændelser direkte fra panelet (4 brugerkonti)
• Historikhukommelse til 9999 hændelser
• Bagudkompatibel, understøtter eftermonteringer/opgraderinger, udvidelser og udskiftninger på stedet
• Kompatibel med de nye loop-drevne lydgivere/lys og basale lydgivere samt 2000-seriens detektorer med udskifteligt optisk kammer

Tekniske specifikationer

• Brugergrænseflade: Med brandvæsenskontroller
• Maksimal systemkapacitet (antal enheder): Op til 32512
• Netværksstørrelse (noder): Op til 64
• Strømforsyningstype: VAC
• Driftsspænding: 110 / 240 VAC (+10%/-15%)
• Kabeltype: 3 x 1,5 mm² (live, neutral, jord)
• Strømforbrug: Nom. 0,6 / 1,3 A, Max. 1,5 A / 3,15 A
• Maksimal sløjfekapacitet: 2
• Sløjfetype og strøm: 500 mA kan udvides til 800 mA ved 37 VDC (28 til 37 VDC)
• Kabelklassificering: 52 Ohm, 500 nF, maks. 2 km, kabeltype: Anbefalet 2-kernet 1,5 mm² snoet par
• Udgange: 250 mA, 29 VDC (29 til 36 VDC)
• Maksimal zonekapacitet: Op til 512
• Indgange: 2, overvågede, maksimal belastning 150 mA
• Programmerbar: 2
• Terminering: 15 kOhm
• Brandalarmsignalering: 350 mA / 21 til 28 VDC (24 VDC nominelt)
• Fejlsignalering: 350 mA / 21 til 28 VDC (24 VDC nominelt)
• Notifikation: 8 signaludgange, overvåget, 4, 750 mA / 21 til 28 VDC (24 VDC nominelt)
• Hjælpestrømforsyning: 1 genindstillelig, 500 mA / 21 til 28 VDC (24 VDC nominelt)
• Programmerbar: Op til 8 (2 pr. loopkort) / 21 til 28 VDC (24 VDC nominelt)
• Generel brand- og fejlovervågning: 2, 350 mA, 19,5 til 28 VDC (24 VDC nominelt)
• Standby-batterikapacitet: Maks. 2 x 12 V, 18 Ah (ved hjælp af de medfølgende kabler)
• Opladning: 27,3 V ved 20ºC; 36 mV/ºC
• Advarselstærskel for lav batterispænding: 23,6 VDC ± 1 % ved 25 ºC
• Batterier understøttet i huset: Maks. 2 x 12 V, 7,2 Ah (ved hjælp af de medfølgende kabler)
• Formfaktor: Lille
• Dimensioner: 409 x 285 x 154 mm (B x H x D)
• Nettovægt: 5,2 kg (uden batteri)
• Transportvægt: 6,6 kg
• Farve: Hvid (RAL 9003)
• Monteringstype: Overflademonteret
• Kabelindføringer: 18 (20 mm) / 2 (20 mm) / 2 aftagelige plader (top / bund / bag)
• Materiale: Stål (malet)
• Driftstemperatur: -5 til +40 °C
• Opbevaringstemperatur: -20 til +50 °C
• Relativ luftfugtighed: 10 til 95 % ikke-kondenserende
• Miljø: Indendørs
• IP-beskyttelsesklasse: IP30, kun til indendørs brug
• Overensstemmelse: CPD, RoHS, WEEE
• Certificering: EN54-13, EN54-2, EN54-21, EN54-4
