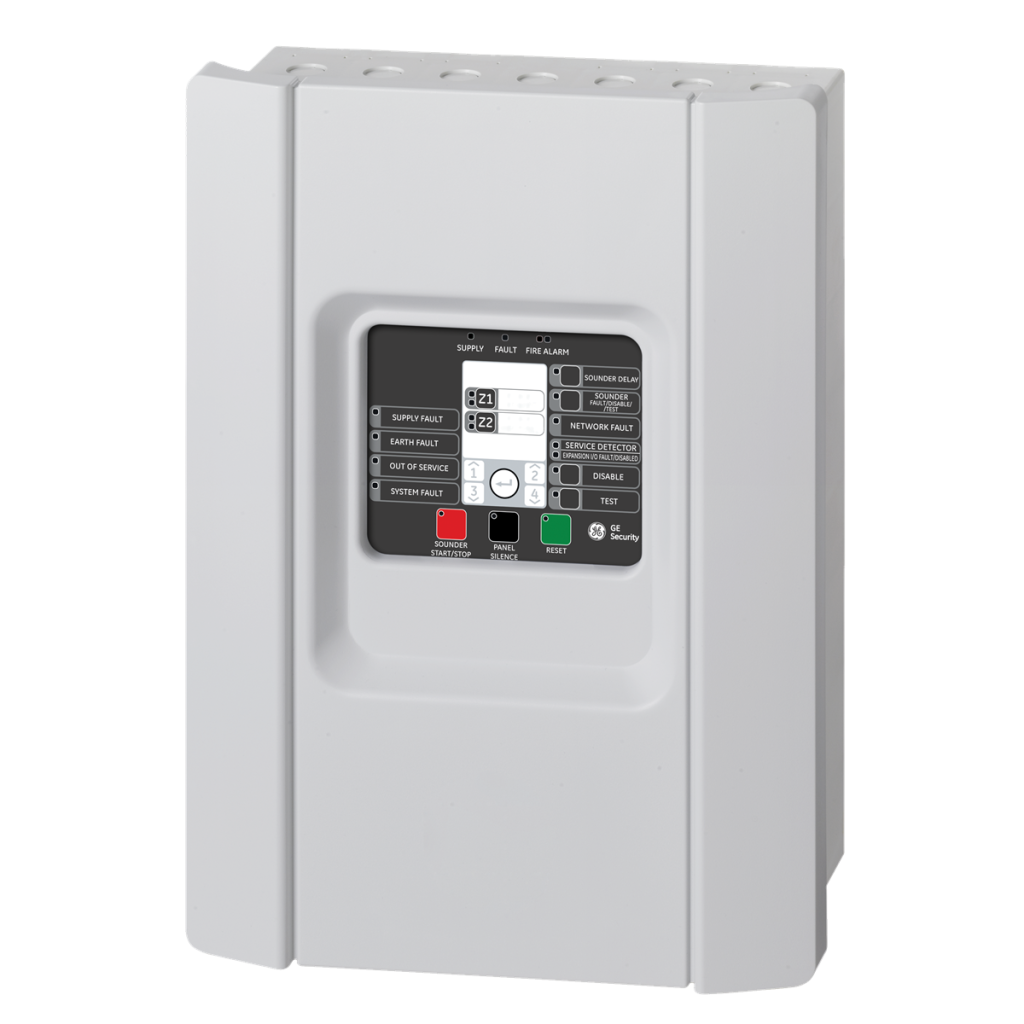

1X-F2-04 Konventionel brandalarmcentral med 2 detektorzoner

Brandalarmcentralen 1X-F2-04 er udstyret med en avanceret konfigurationsarkitektur, der giver en enkel og ukompliceret løsning til små og mellemstore konventionelle applikationer. Kontrolpanelet har et moderne og elegant design med en let buet frontklap, der passer ind i næsten ethvert miljø. Betjeningselementerne er integreret i den sorte Lexan-front, hvilket giver kontrolcentret et attraktivt udseende.

Overblikket over de forskellige modeller

1X-F2-04 er en konventionel brandalarmcentral, der leveres på det lokale sprog og har 2 zoner, hvortil der kan tilsluttes op til 32 enheder pr. zone. Derudover har centralen 2 overvågede lydgiverudgange og 2 potentialfrie relæudgange til generel signalering af brand- og fejltilstande. To brugerkonfigurerbare indgange til overvågnings- og kontrolfunktioner er også tilgængelige.

Valgmuligheder

Kontrolpanelet understøtter 2 forskellige typer valgfrie relækort: et med 4 potentialfrie relæer og et med 4 overvågede relæer. Disse kort gør det muligt at udvide antallet af kontrolpanelets udgange med op til 8 ekstra udgange.

Godkendelser og testmærker

Produktlinjen har følgende godkendelser:

• EN54:2, EN54:4, CE og VdS nr. G210006
• CPD-certificering
• NEN2535, NBNS21-100 og BS5839-1-kompatibel
• WEEE-kompatibel
• RoHS-kompatibel

Typeklassetilstand: 3K5 i henhold til IEC 60721-3-3

Tekniske egenskaber

• Moderne, elegant design
• Let aftagelige enheder til hurtig og ren installation
• Fabriksindstillede regionale driftstilstande
• MG-funktion til normal og fjernelse af detektorhoved
• Overvågede alarmudgange
• EN54-kompatible potentialfrie brand- og fejlrelæer
• Klasseændring, dag/nat og fjernnulstilling
• 24VDC sekundær detektorudgang med nulstillingsfunktion
• Fabriksunderstøttelse af specialfunktioner såsom: - EN54-kompatible brugeradgangsniveauer - MG-blandingstilstand - Fuld central diagnostik - Enmandsrevision - Overvåget signalanordning - CleanMe™
• Valgfri standard- og overvågede relækort
• VdS-godkendelse: G210006

Tekniske specifikationer

• Maksimal systemkapacitet (antal enheder): op til 1280
• Netværksstørrelse (noder): op til 32
• Strømforsyning: VAC
• Strømforbrug: 2 A @ 24 VDC
• Driftsspænding: 110 VAC @ 50 Hz eller 230 VAC @ 50 Hz (+10% -15%)
• Kabeltype: 3 x 1,5 mm² (strømførende, neutral, jord)
• Strømforbrug: 2 A ved 110/240 VAC
• Hvile: 50 mA (uden enheder)
• Alarm: 130 mA (uden enheder)
• Maksimal ringkapacitet: 2
• Maksimal detektorgruppekapacitet: op til 2
• Driftsspænding: 22 VDC (18 til 24 VDC)
• Antal enheder pr. område: 32 maks.
• Klasse: 65 mA (maks. belastning)
• Kabelklasse: 40 ohm (maks. modstand), 500 nF (maks. kapacitet)
• Antal indgange: 2
• Indgangstype og -klasse: 100 ohm (maks. kabelmodstand)
• Overvågningsspænding: -15 til +28 VDC
• AUX-spænding: 24 VDC (21 til 28 VDC)
• Standby-batterikapacitet: 2 x 12 V, 7,2 Ah (SLA)
• Formfaktor: Lille
• Dimensioner: 320 x 435 x 134 mm (B x H x D)
• Nettovægt: 2,8 kg (uden batteri)
• Transportvægt: 4,5 kg
• Farve: Grå (RAL 7035)
• Montering: Overflademontering
• Kabelindføringer: Ø 20 mm - 14 / 2 / 12 (top / bund / bag)
• Driftstemperatur: -5 til +50 °C
• Opbevaringstemperatur: -20 til +70 °C
• Relativ luftfugtighed: 10 til 95 % ikke-kondenserende
• Miljø: Indendørs
• IP-klassificering: IP30
• Kompatibilitet: CPD, RoHS, WEEE
• Certificering: EN54-13, EN54-2, EN54-4
