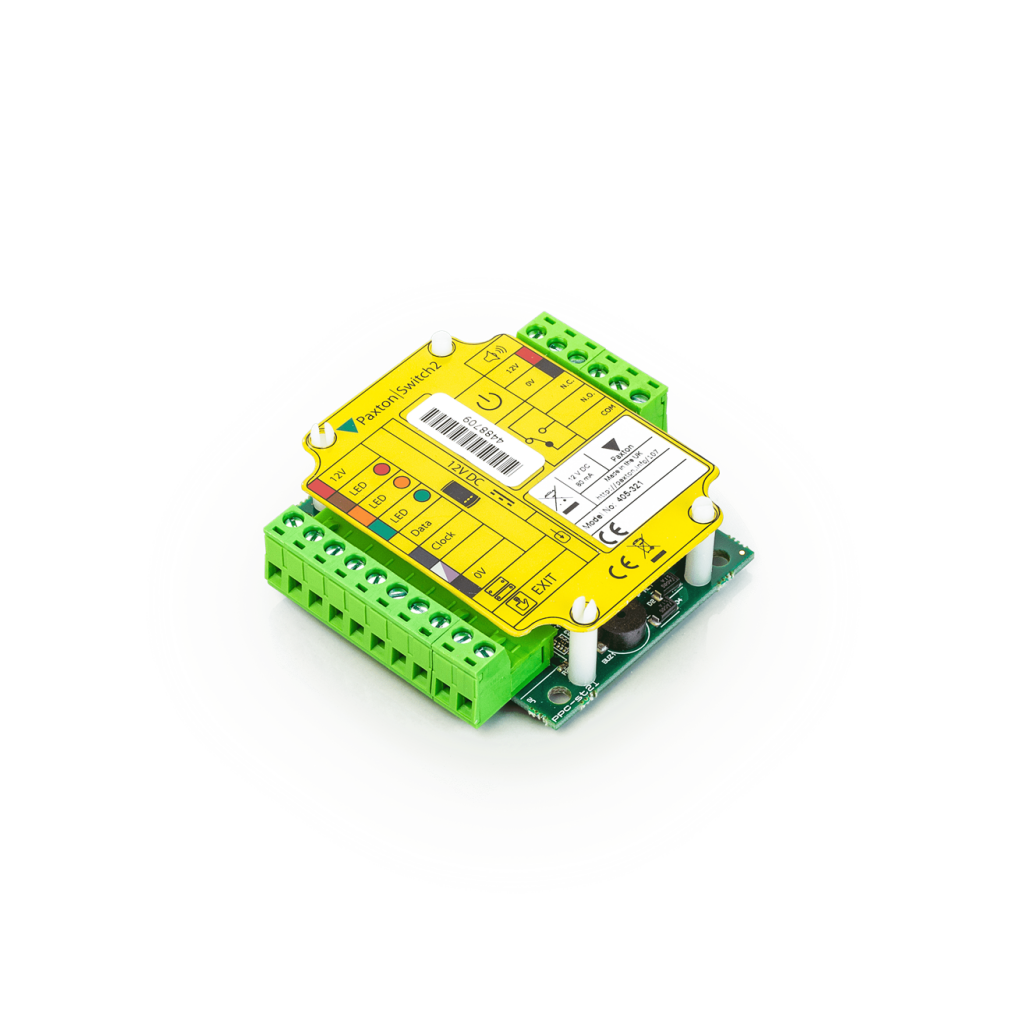

Paxton Switch2-modul

Info
Switch2 er et kontrolcenter for en dør. Den gemmer adgangstilladelserne og styrer det elektriske dørslag eller et andet åbningsdrev. Den monteres i det sikre område af bygningen og er velegnet til adgangspunkter med risiko for sabotage.
PROXIMITY- og CARDLOCK-læsere og TOUCHLOCK-tastaturer er forbundet til Switch2. Switch2 kan også installeres på flere døre i en bygning, hvor alle arbejder med de samme transpondere. Ind- og udgang kan styres med to læsere eller tastaturer.

Installation
Etiketten på Switch2-modulet giver klare oplysninger om, hvordan tilslutningsklemmerne skal placeres, f.eks. til læsere, elektriske slutblikke osv. ikke kun elektriske døråbnere, men også andre åbningsdrev kan styres via de potentialfrie relækontakter. Hvis der er tilsluttet en dørkontakt, aktiveres en potentialfri alarmudgang, når døren åbnes med magt.

Hvis der er tilsluttet CARDLOCK- eller PROXIMITY-læsere til Switch2, skal du blot bruge startkortet, og alle kort eller transpondere er gyldige. Switch2-systemer med TOUCHLOCK-tastaturer programmeres ved hjælp af en programmeringskode.

Betjening
Betjeningen af Switch2 ....

... med CARDLOCK- og PROXIMITY-læsere. Når systemet er installeret, er alle brugertranspondere gyldige. I tilfælde af kort- eller transpondersæt har hvert kort eller hver transponder sit eget tilsvarende slettekort. Brugerens navn skrives på slettekortet, når kortet eller transponderen udstedes. Hvis der mangler et kort eller en transponder, bruges det tilsvarende slettekort på læseren. Denne enkle proces gør transponderen ugyldig. Derefter kan der udstedes en ny transponder til brugeren.

Med sættet af ekstra programmeringskort kan der programmeres yderligere funktioner, f.eks. oprettelse af adgangsområder, som gør det muligt at styre adgangen på basis af transponderens farve.

... med TOUCHLOCK-tastaturer. Adgang opnås med en gyldig kode/PIN. Programmeringskoden bruges til at programmere systemet eller ændre koder/PIN'er.

... PROXIMITY KP-tastaturer. Vælg mellem 'Kort plus kode', 'Kort plus PIN' eller 'Kort eller kode'.

Tekniske data

• Relækontakt til døråbner eller lignende, koblingskapacitet: 5 A ved 50 V DC
• Døråbningstid: 1 til 60 sekunder
• Dørkontakt og sabotagekontakt kan tilsluttes
• Lokal alarmsender kan tilsluttes (op til maks. 1 A strømforbrug)
• Driftsspænding: 230 V AC / 12 V DC
• Strømforbrug: 80 mA
• Driftstemperaturområde: -20 til +55 °C
• Dimensioner (B x H x D): 71 x 70 x 23 mm
