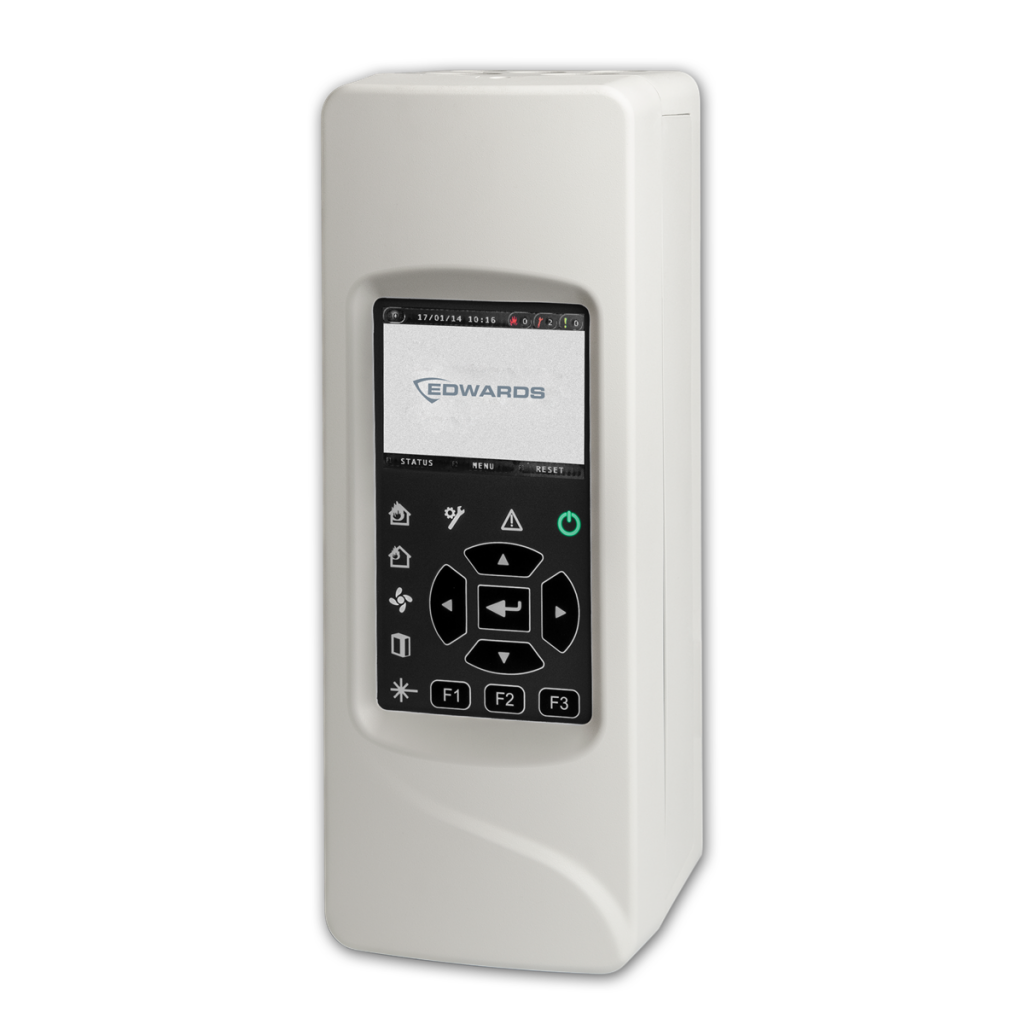

FHSD8310: LaserSense ModuLaser, standard displaymodul

LaserSense ModuLaser-systemet er en skalerbar løsning til aspirerende røgdetektering, der tilbyder nem installation, hurtig vedligeholdelse og fleksible anvendelsesmuligheder. Det består af to hovedmoduler: displaymodulet og detektormodulet. Standarddisplaymodulet giver en intuitiv brugergrænseflade og muliggør effektiv styring og overvågning af flere detektormoduler.

Funktioner

• Modulært design: Separate, centralt kontrollerbare detektormoduler muliggør målrettet røgsugning i diskrete områder uden overlapning.
• Områdespecifik røgsugning: Hvert detektormodul kan overvåge specifikke områder eller zoner, og specifikke alarminformationer overføres til hoveddetektorens kontrolpanel via et fælles APIC-adressekort eller dedikerede alarmrelæer.
• Forenklet installation: Takket være dockingstationens sofistikerede design kan detektorer nemt tilsluttes som en gruppe, hvilket beskytter følsom elektronik under den første installation.
• Intuitiv brugergrænseflade: Et lyst TFT-farvedisplay med universelle navigations- og kontrolknapper letter programmering og diagnosticering.
• Enkel rørtilslutning: Quick-Fit-røradaptersystemet muliggør sikker tilslutning og nem installation og fjernelse af rør.
• Hurtig røgdetektering: Hvert detektormodul fungerer uafhængigt, hvilket eliminerer forsinkelser i detektering af røg i et område.

Tekniske specifikationer

Generelt

• Statusvisning: LED'er
• Brugergrænseflade: TFT og navigationsknapper på standard- og kommandodisplaymodul
• Alarmniveauer: 4 (aux, præ-alarm, alarm og alarm 2)
• Hændelseslog: 20.000 hændelser pr. modul
• RS485-understøttelse: Ja (SenseNET og SenseNET+)
• Tilslutningsmuligheder: USB (x2) og APIC på displaymodul

Elektriske specifikationer

• Driftsspænding: 8 - 30 VDC
• Nuværende forbrug:
• Displaymodul: 204 mA (minimumsdisplay), 232 mA (standarddisplay), 232 mA (kommandodisplay)
• Detektormodul: 260 mA (blæserhastighed 1), 380 mA (blæserhastighed 6, fabriksindstilling), 940 mA (blæserhastighed 16)

Detektion

• Detektionsprincip: Massedetektion med laserlysspredning og partikelevaluering
• Partikelfølsomhedsområde: 0,003 til 10 mikrometer

Sugerør

• Længde: Op til 250 m kombineret pr. detektormodul
• Antal sugehuller:
• Op til 20 (klasse A) pr. detektormodul
• Op til 40 (klasse B) pr. detektormodul
• Op til 50 (klasse C) pr. detektormodul
• Indløbsstørrelse: 27 eller 25 mm ydre diameter
• Placering af indløb: Top eller bund
• Udluftningsstørrelse: 27 eller 25 mm ydre diameter
• Placering af udluftning: Top eller bund

Indgang

• Antal indgange: 2 pr. modul
• Inputtype og -klasse: Overvåget
• Afslutningsmodstand: 15 kΩ ±5%, 1/4 W
• Programmerbar: Ja

Udgang

• Antal udgange: 3 pr. modul
• Udgangstype og -klasse: Spændingsfri (kontaktbelastning 2 A ved 30 VDC / NO/NC/C)
• Programmerbar: Ja

Fysisk

• Dimensioner: 110,5 x 133,5 x 300 mm (B x D x H)
• Nettovægt: 1,18 kg (displaymodul), 1,57 kg (detektormodul)
• Farve: Creme
• Montering: Overflademontering
• Kabelindføringer: 2 i bunden, 2 på bagsiden, 2 i toppen af detektormodulet og 3 i toppen af displaymodulet

Miljømæssige forhold

• Driftstemperatur: -20 til +60 °C
• Relativ luftfugtighed: 0 til 95 % ikke-kondenserende
• Miljø: Indendørs
• IP-klassificering: IP40

Lovgivning

• Kompatibilitet: REACH, RoHS
• Certificering: BOSEC, CPR, EN54-20, LPCB, VdS

Fysisk

• Kabelindgangsstørrelse: 20 mm (0,5 tommer) - top og bund
• Detektormodulets retning: Lodret (0° eller 180°)

Diagramoptager

• Prøvetagningsperiode: Kan justeres mellem 1s og 60s
• Kapacitet: 1 måned @ 1s / Op til 5 år @ 60s
• Registrerede værdier: Detektorværdi, 4 alarmniveauværdier, flowværdi og temperatur (alle samtidigt)
