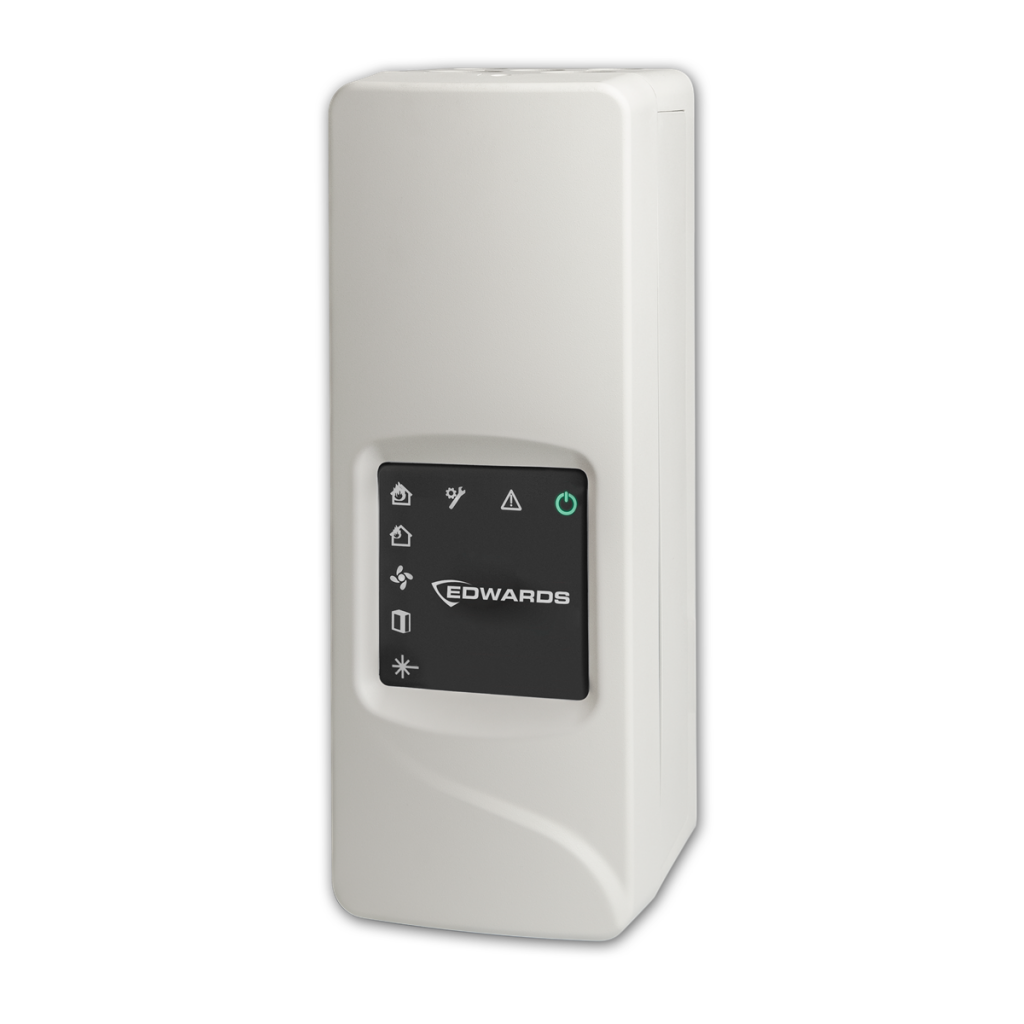

FHSD8300: LaserSense ModuLaser, minimalt displaymodul

LaserSense ModuLaser FHSD8300 minimalt displaymodul er en del af et modulært system til aspirerende røgdetektering. Det er en omkostningseffektiv løsning til applikationer, hvor enkle statusvisninger er tilstrækkelige. Systemet muliggør effektiv installation, hurtig vedligeholdelse og er velegnet til krævende miljøer.

Funktioner

• Modulært design: Separate, centralt styrbare detektormoduler muliggør effektiv aspiration og dækning af diskrete områder uden overlapning.
• Områdespecifik aspirerende røgdetektering: Detektormoduler muliggør detektering af individuelle områder eller zoner, der sender specifik alarminformation til hoveddetektorcentralen.
• Forenklet installation: Takket være dockingstationens geniale design kan detektorerne nemt kobles sammen som en gruppe. Elektronikken er let at afmontere for at beskytte den under installationen.
• Omkostningseffektivt displaymodul: Minimum-displaymodulet giver en enkel statusindikation via LED'er og er ideelt til applikationer, hvor der ikke er behov for avancerede displays.

Minimum display-modul

ModuLaser Minimum Display Module er et omkostningseffektivt alternativ til Standard Display Module. Mens standard-displaymodulet har en brugergrænseflade med TFT-farvedisplay og navigationsknapper, er minimum-displaymodulet begrænset til status-LED'er. Til enkle applikationer, hvor der kun er behov for lokale fejl- eller alarmvisninger, er Minimum Display Module en pålidelig løsning.

Perfekt løsning til krævende miljøer

Takket være avancerede funktioner, der gør systemet stort set uigennemtrængeligt for støv og snavs, er ModuLaser ideel til brug i barske miljøer, hvor konventionelle røgdetektorer kan svigte. Den præcise optiske detektionsteknologi sikrer pålidelig tidlig detektion uden de sædvanlige falske alarmer, der opstår med meget følsomme systemer.

Tekniske specifikationer

Generelt

• Statusindikation: LED'er
• Brugergrænseflade: Kun status-LED'er på det mindste displaymodul
• Alarmniveauer: 4 (aux, præ-alarm, alarm og alarm 2)
• Hændelseslog: 20.000 hændelser pr. modul
• RS485-understøttelse: Ja (SenseNET og SenseNET+)
• Tilslutningsmuligheder: USB (x2) og APIC på displaymodulet

Elektriske specifikationer

• Driftsspænding: 8 - 30 VDC
• Nuværende forbrug
  • Minimum displaymodul: 204 mA
  • Detektormodul: 260 mA - blæserhastighed 1, 380 mA - blæserhastighed 6, 940 mA - blæserhastighed 16

Detektion

• Detektionsprincip: Massedetektion med laserlysspredning og partikelevaluering
• Område: 0,0015 til 25 % (% observationer/m)
• Partikelfølsomhedsområde: 0,003 til 10 mikrometer

Sugerør

• Længde: Op til 250 m kombineret pr. detektormodul
• Antal sugehuller
  • Op til 20 - klasse A pr. detektormodul
  • Op til 40 - klasse A pr. detektormodul
  • Op til 50 - klasse A pr. detektormodul
• Indløbsstørrelse: 27 eller 25 mm ydre diameter
• Placering af indløb: Top eller bund
• Udluftningsstørrelse: 27 eller 25 mm udvendig diameter
• Placering af udluftning: Top eller bund

Indgang

• Indgangsmængde: 2 pr. modul
• Indgangstype og -klasse: Overvåget
• Afslutning: 15 KΩ 5% 1/4 W
• Programmerbar: Ja

Udgang

• Udgangstype og -klasse: Spændingsfri (kontaktbelastning 2 A ved 30 VDC / NO/NC/C)
• Programmerbar: Ja

Fysisk

• Dimensioner: (B x D x H) 110,5 x 133,5 x 300 mm
• Netto vægt
  • Displaymodul: 1,18 kg
  • Detektormodul: 1,57 kg
• Farve: Creme
• Montering: Overflademontering
• Kabelindføringer: 2 i bunden, 2 på bagsiden, 2 i toppen af detektormodulet og 3 i toppen af displaymodulet

Miljømæssige forhold

• Driftstemperatur
  • Enhed: -20 til +60 °C
  • Prøveluft: -20 til +60 °C
• Relativ luftfugtighed: 0 til 95 % ikke-kondenserende
• Miljø: Indendørs
• IP-klassificering: IP40

Lovgivning

• Kompatibilitet: REACH, RoHS
• Certificering: BOSEC, CPR, EN54-20, LPCB, VdS

Mekanisk

• Kabelindgangsstørrelse: 20 mm (0,5 tommer) - top og bund
• Orientering af detektormodulet: Lodret (0 grader eller 180 grader)
• Diagramoptager
  • Prøvetagningsperiode: Kan justeres mellem 1s og 60s
  • Kapacitet: 1 måned @ 1s / Op til 5 år @ 60s
  • Registrerede værdier: Detektorværdi, 4 alarmniveauværdier, flowværdi og temperatur (alle samtidigt)

Indløbsrør

• Indløbsvolumen: 1 pr. detektormodul
