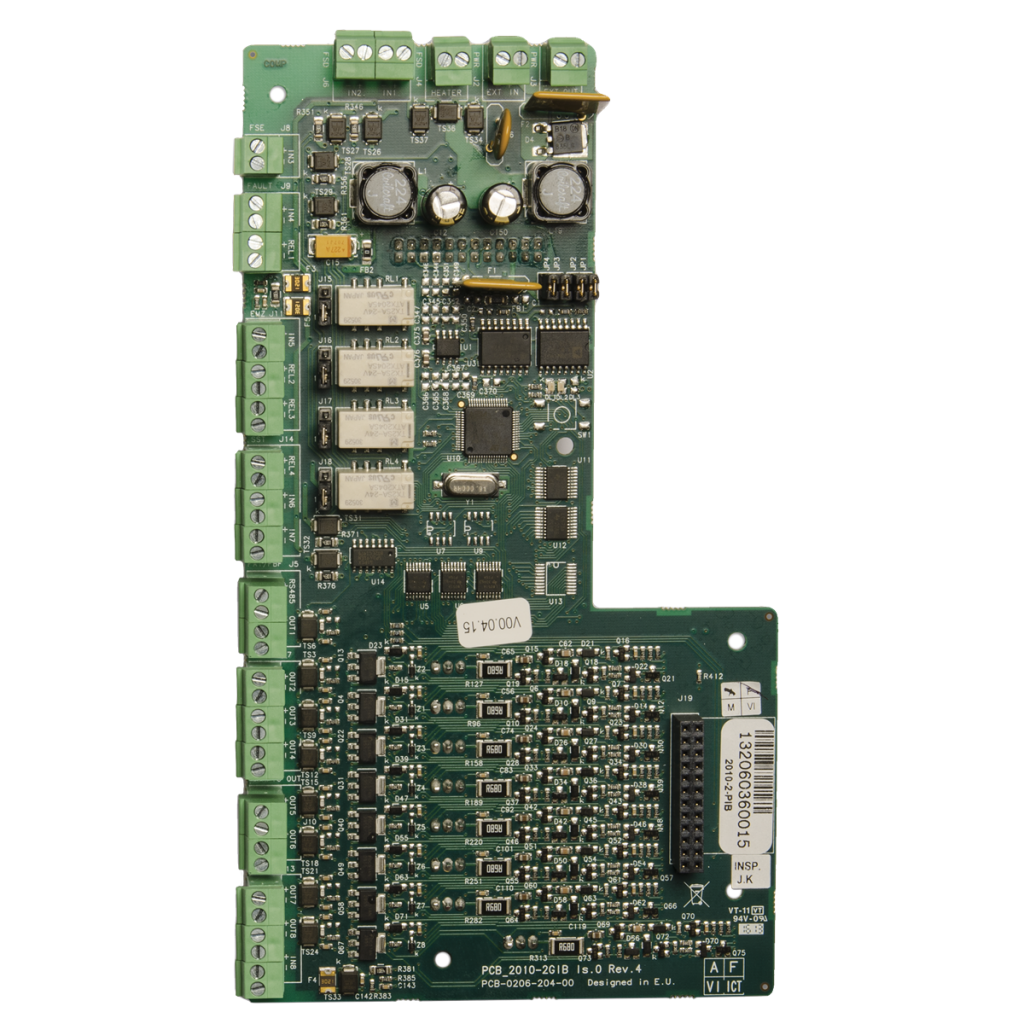

Oversigt over 2010-2-PIB-interfacekortet

2010-2-PIB er et alsidigt interface-kort, der er designet til at muliggøre integration af perifere enheder med brandalarmcentralerne 2X-F1-FB2-46 og 2X-F2-FB2-46. Dette kort opfylder de tyske markedskrav til brandalarmcentraler i VdS 2540-tilstand og giver en grænseflade til IFAM System 3000-netværket samt til forskellige detektorer og fejlcentre.

Funktionalitet og anvendelse

Tavlen har 8 overvågede indgange og 8 overvågede udgange, som overvåges for kortslutninger og afbrydelser. Det har også 4 relæudgange til alsidige kontrolmuligheder. Disse funktioner gør det ideelt til brug med FSK-, EMZ-, SST-, FAT-, FBF- og andre systemer.

Tekniske funktioner

Interfacekortet kan strømforsynes fra enten brandalarmens kontrolpanel eller en ekstern strømforsyning, hvilket giver mulighed for fleksibel installation og drift. Hver overvåget udgang forsynes med 24 V DC-spænding.

Installation og kompatibilitet

Installationen af 2010-2-PIB er enkel og ligetil. Det kan installeres direkte i brandalarmcentralens hus og er kompatibelt med Release 3-hardware/firmware. Dette kort er ideelt til udvidelse og integration af brandalarmsystemer i forskellige applikationer.

Tekniske specifikationer

• 8 overvågede indgange
• 8 overvågede udgange
• 4 relæudgange
• Dimensioner: 105 x 192 mm
• Vægt: 164 g (nettovægt), 240 g (leveret vægt)
• Driftsspænding: 24 VDC
• Strømforbrug: 40 mA (standby), 4050 mA (aktiveret)

Certificeringer og standarder

2010-2-PIB opfylder vigtige sikkerhedsstandarder, herunder EN54-13 og EN54-2, og er kompatibel med direktiverne CPD, RoHS og WEEE.
