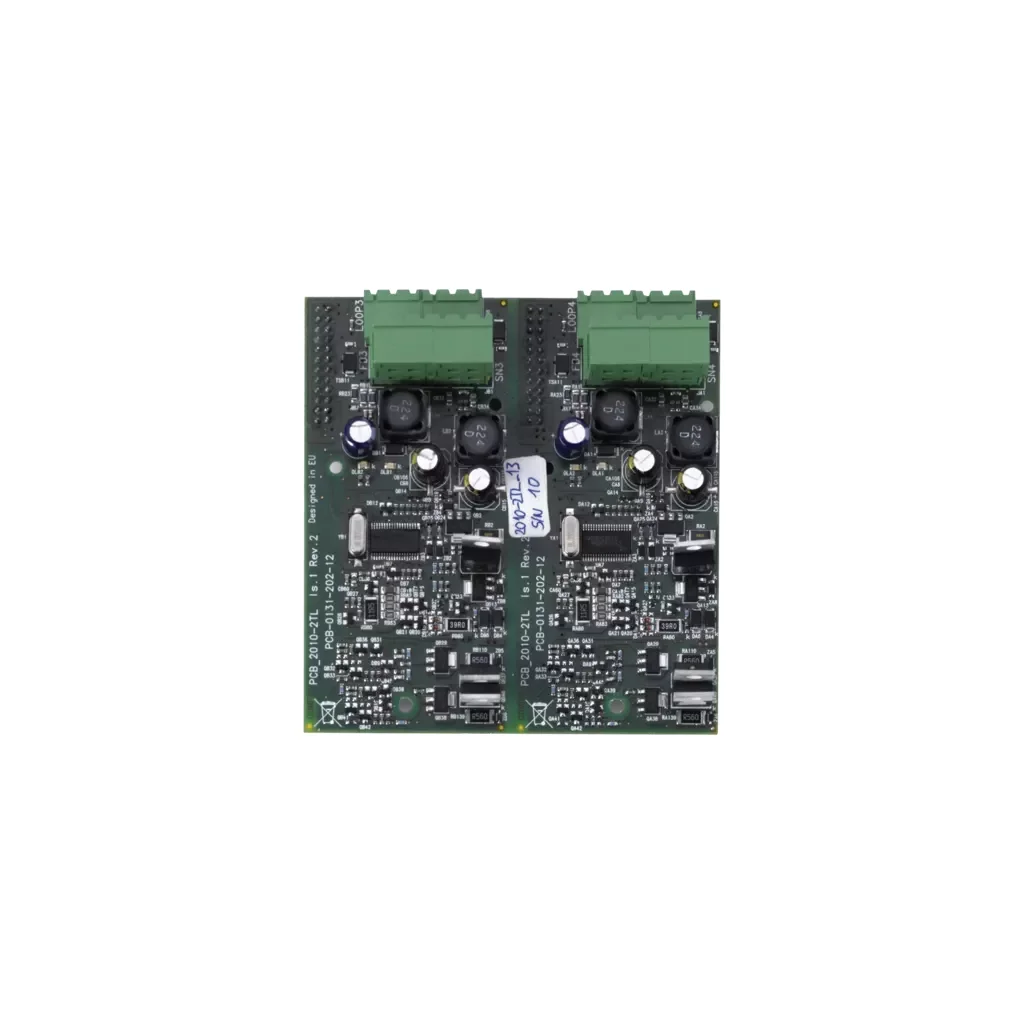

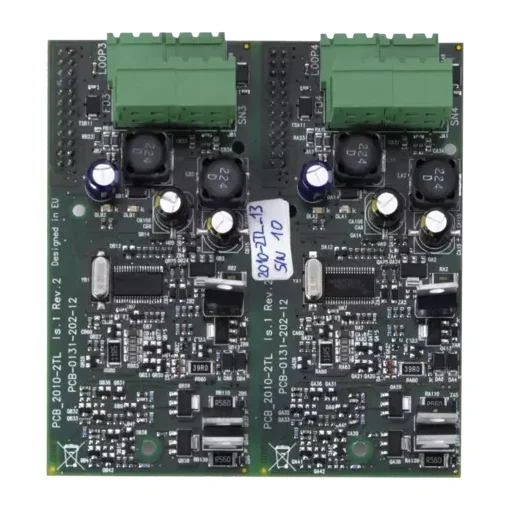

Tilbehør til adresserbart brandpanel, sløjfeudvidelseskort, 2 sløjfer

Loop Expansion Board med plug-in-stik tilføjer 2 ekstra sløjfer til dit adresserbare brandalarmsystem med 2 sløjfer, hvilket fordobler antallet af understøttede enheder og gør det muligt at programmere 128 ekstra zoner. Ud over de 2 ekstra sløjfer tilbyder kortet 4 overvågede signal-/brandalarmudgange, som også kan bruges som frit programmerbare udgange.

Funktionalitet og anvendelse

Loop Expansion Board muliggør større applikationer med et enkelt panel. I stedet for at bruge to 2-loop-paneler behøver du kun ét panel for at samle alle loop-kabler på ét sted uden at skulle bruge et firenet-netværk. Hvis du har brug for at udvide et eksisterende system, behøver du ikke at tilføje et nyt panel. Du behøver kun at tilføje Loop Expansion Board, som gør dit system mere fleksibelt og lettere at udvide.

Montering

Kortet kan sættes direkte i fronten af panelets bundkort på det let aftagelige chassis. Der kræves ingen ekstra kabler.

Tekniske funktioner

• 2 højeffektsløjfer, der kan udvides med 500 mA pr. sløjfe
• Loop power PAK til at øge loop-strømmen fra 500 mA til 800 mA
• Kan udvides med op til 128 zoner
• 4 programmerbare udgange
• Stikbare forbindelser
• Kan tilsluttes direkte på forsiden af hovedkortet og chassiset

Tekniske specifikationer

• Maksimal systemkapacitet (antal enheder): Op til 256
• Maksimal loop-kapacitet: 2
• Anbefalet kabelspecifikation: 2-kernet 1,5 mm² snoet par, længde: 56 Ohm / 1 µF maks. 2 km
• Maksimal zonekapacitet: Op til 256
• Udgangstype og strøm: Sløjfer: 2, 250 mA / 29 VDC (29 til 36 VDC)
• Programmerbar: 4, 700 mA / 19,5 til 28 VDC (24 VDC nominelt), overvåget
• Afslutning: 15 kOhm
• Formfaktor: Stor
• Dimensioner: 127 x 55 x 152 mm (B x H x D)
• Nettovægt: 120 g
• Forsendelsesvægt: 192 g
• Monteringstype: Overflademonteret
