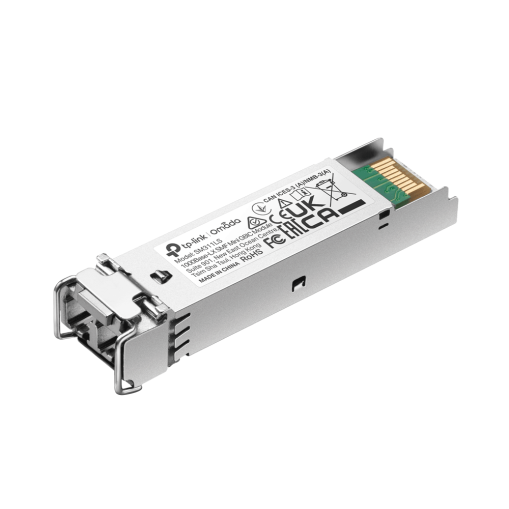

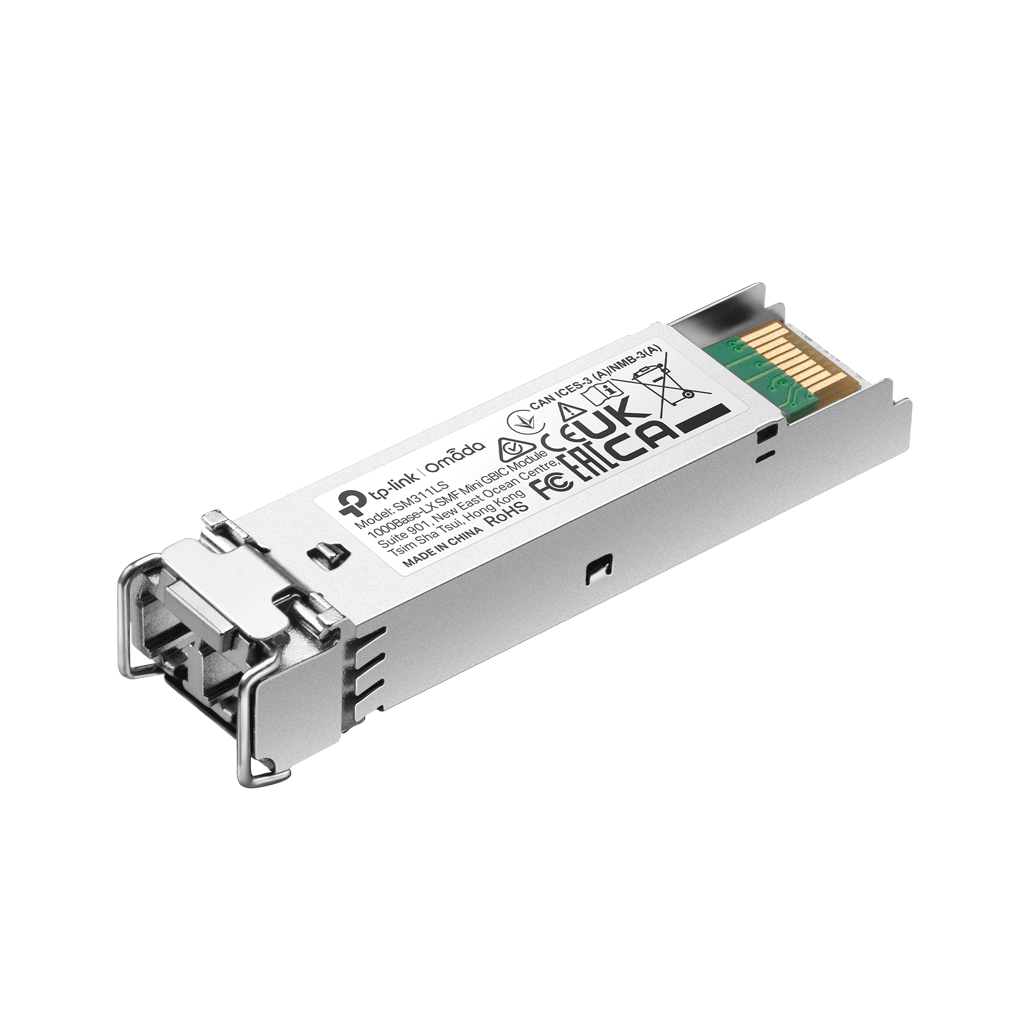

Omada 1000Base-LX SMF Industrial SFP Module

Q: Für welche Anwendungen ist das Omada ISM311LS geeignet?

Das ISM311LS ist für industrielle Netzwerke und Langstrecken-Verbindungen über Single-Mode-Glasfaser konzipiert – etwa auf Werksgeländen, in Campus-Infrastrukturen, Verkehrstechnik oder Energie- und Versorgungsnetzen.

Q: Wie weit kann mit dem ISM311LS übertragen werden?

Bei Verwendung einer 9/125 µm Single-Mode-Faser sind mit dem Omada ISM311LS Übertragungsstrecken von bis zu 20 km möglich.

Q: Unterstützt das Omada ISM311LS Hot-Swap und DDM?

Ja. Das ISM311LS ist hot-swappable und unterstützt Digital Diagnostic Monitoring (DDM), sofern der eingesetzte Switch diese Funktion ebenfalls bereitstellt.

1 Overvåg denne artikel

Registrer dig her for at se priser

Das Omada ISM311LS ist ein industrietaugliches 1000Base-LX Single-Mode SFP-Modul, das speziell für die zuverlässige Datenübertragung über große Distanzen in anspruchsvollen Umgebungen entwickelt wurde. In Kombination mit industriellen Omada-Switches ermöglicht es stabile Glasfaserstrecken von bis zu 20 km. Dank des erweiterten Temperaturbereichs von -40 °C bis +85 °C ist es die ideale Wahl für die Vernetzung von Außenstandorten, Produktionsanlagen oder kritischer Infrastruktur. Das Modul unterstützt Digital Diagnostic Monitoring (DDM) zur Echtzeit-Überwachung der Optik-Parameter und ist dank Hot-Swappable-Design flexibel im laufenden Betrieb einsetzbar.

✓ Hohe Reichweite: Ermöglicht Gigabit-Verbindungen über Single-Mode-Fasern (9/125 µm) bis zu einer Distanz von 20 km.

✓ Industrielle Robustheit: Zuverlässiger Betrieb unter extremen Bedingungen durch einen weiten Temperaturbereich von -40 °C bis +85 °C.

✓ Präzise Diagnose: Unterstützung von DDM und SFP-MSA sorgt für maximale Kompatibilität und eine lückenlose Überwachung der Verbindungsqualität.

tilgængeligt med det samme

Bestil inden for de næste 21 Stunden og 52 minutter og du modtager leveringen mellem 11.5. og 12.5.

Omada 1000Base-LX SMF Industrial SFP Module

Registrer dig her for at se priser

Beskrivelse

Kurzfakten für Planung & Einsatz

Datenrate

1.25 Gbps

Gigabit‑Ethernet (1000Base‑LX)

Reichweite

bis 20 km

über 9/125 µm Single‑Mode‑Faser

Betriebstemperatur

‑40 bis +85 °C

industrietauglicher Bereich

Steckertyp

LC Duplex

Hot‑Pluggable SFP‑Modul

Standards: IEEE 802.3z · Kompatibilität: SFP‑MSA · DDM: Digital Diagnostic Monitoring · Betriebsspannung: 3,3 V DC

Omada ISM311LS: Industrielles SFP‑Modul für Langstrecken‑Gigabit

Der Omada ISM311LS Transceiver erweitert industrielle Netzwerke zuverlässig über Single‑Mode‑Glasfaser bis zu 20 km. In Kombination mit industriellen Omada‑Switches eignet er sich ideal für Produktionsanlagen, Infrastrukturnetze, Verkehrstechnik oder abgelegene Standorte, bei denen stabile Verbindungen unter rauem Klima gefordert sind. Dank Hot‑Swap‑Fähigkeit und DDM lässt sich das Modul im laufenden Betrieb einsetzen und überwachen.

Planungs- & Einsatzhinweis (B2B)

Das ISM311LS ist für industrielle Netzwerke konzipiert, in denen lange Glasfaserstrecken, robuste Komponenten und ein erweiterter Temperaturbereich erforderlich sind. Typische Einsatzszenarien sind Außenverteilungen, Schaltschränke in Produktionsumgebungen, Verkehrs- oder Energieinfrastruktur. Durch die Kompatibilität zum SFP‑MSA‑Standard lässt sich das Modul in eine Vielzahl von Switch‑Modellen integrieren. Planer können gezielt entscheiden, an welchen Ports Glasfaser benötigt wird und so Netzwerkkosten optimieren.

Einbindung & Verkabelung (kurz erklärt)

1) SFP‑Slot im Switch
Das ISM311LS wird in einen freien SFP‑Port eines industriellen Omada‑Switches eingesteckt (Hot‑Swappable).

2) Glasfaser anschließen
Verbindung über LC Duplex‑Stecker an eine 9/125 µm Single‑Mode‑Faser.

3) Gegenstelle
Am anderen Ende wird ein kompatibles 1000Base‑LX SFP‑Modul mit Single‑Mode‑Unterstützung benötigt.

4) Überwachung
Über DDM können Parameter wie Temperatur und Optikleistung in unterstützenden Switches überwacht werden.

1000Base‑LX über Single‑Mode‑Faser: Reichweite für Industrie & Infrastruktur

Das ISM311LS arbeitet nach dem IEEE 802.3z‑Standard für 1000Base‑LX‑Verbindungen. Mit einer Wellenlänge von 1310 nm und Single‑Mode‑Faser (9/125 µm) sind stabile Punkt‑zu‑Punkt‑Strecken von bis zu 20 km realisierbar – ideal für Campus‑Netze, Werksgelände oder Backbone‑Verbindungen in rauen Umgebungen.

DDM & SFP‑MSA: Transparente Diagnose und hohe Kompatibilität

Durch Digital Diagnostic Monitoring (DDM) kann das ISM311LS in kompatiblen Switches überwacht werden – etwa hinsichtlich Temperatur, Versorgungsspannung und Sende-/Empfangsleistung. Die Unterstützung des SFP‑MSA‑Standards (Small Form Pluggable Multi‑Source Agreement) sorgt gleichzeitig für eine weite Gerätekompatibilität und vereinfacht die Planung von Glasfaser‑Strecken.

Video: Omada Industrial Fiber – Einsatzbeispiele & Planung

Für raue Umgebungen ausgelegt – industrieller Temperaturbereich

Mit einem Betriebs- und Lagertemperaturbereich von -40 bis +85 °C ist das Omada ISM311LS für industrielle Applikationen entwickelt. Ob im Außenschrank, in ungeheizten Technikräumen oder in Umgebung mit starken Temperaturschwankungen – das Modul sorgt für stabile Verbindungen. Gleichzeitig ermöglichen Hot‑Swap und Kompaktbauform eine schnelle Wartung im laufenden Betrieb.

Technische Daten

Produkt: Omada ISM311LS
Typ: 1000Base‑LX SMF Industrial SFP Module
Transceiver‑Standard: IEEE 802.3z
Protokolle: TCP/IP
Wellenlänge: 1310 nm
Fasertyp: 9/125 µm Single‑Mode
Max. Kabellänge: bis 20 km
Datenrate: 1.25 Gbps
Connector: LC Duplex
Betriebsspannung: 3,3 V DC
DDM (Digital Diagnostic Monitoring): Ja
SFP‑MSA‑konform: Ja
Hot Swappable: Ja
Zertifizierungen: FCC, CE
Betriebstemperatur: -40 °C bis +85 °C (-40 °F bis 185 °F)
Lagertemperatur: -40 °C bis +85 °C (-40 °F bis 185 °F)
Betriebsfeuchtigkeit: 5 %–85 % nicht kondensierend
Lagerfeuchtigkeit: 5 %–85 % nicht kondensierend
Abmessungen (B × T × H): 56,4 × 13,4 × 11,0 mm (2.2 × 0.5 × 0.4 in)
Lieferumfang: ISM311LS, Installation Guide

Häufige Fragen (FAQ)

Für welche Anwendungen ist das Omada ISM311LS geeignet?

Das Modul ist für industrielle Netzwerke und Langstrecken‑Verbindungen über Single‑Mode‑Glasfaser ausgelegt – etwa auf Werksgeländen, in Campus‑Infrastrukturen, Verkehrstechnik oder Energie‑ und Versorgungsnetzen.

Wie weit kann mit dem ISM311LS übertragen werden?

Bei Verwendung einer 9/125 µm Single‑Mode‑Faser sind Übertragungsstrecken von bis zu 20 km möglich.

Unterstützt das Modul Hot‑Swap und DDM?

Ja. Das ISM311LS ist hot‑swappable und unterstützt Digital Diagnostic Monitoring (DDM), sofern der eingesetzte Switch diese Funktion ebenfalls bereitstellt.

Planungs‑Guide: Wann Omada ISM311LS in der Netzwerkinfrastruktur einsetzen?

1. Kupfer‑Uplink vs. Glasfaser‑Uplink

Kupfer (RJ45 / Twisted Pair)

Einsatz: Kürzere Distanzen innerhalb von Schaltschränken oder Gebäuden. Geringere Investitionskosten, jedoch begrenzte Reichweite und empfindlicher gegenüber Störungen (EMI).

Single‑Mode‑Glasfaser mit ISM311LS

Einsatz: Lange Strecken bis 20 km, hohe EMV‑Resistenz, ideal für Außenanwendungen, Werks‑ und Campus‑Netze sowie Industrie‑Infrastruktur.

2. Standard‑SFP vs. Industrial SFP

Büro & Standard‑IT

Standard‑SFP‑Module

Temperaturbereich: Typischerweise 0 bis 70 °C.
Einsatz: Klimatisierte IT‑Räume, Büroumgebungen.
Umgebung: Geschützte Innenbereiche ohne extreme Schwankungen.

Industrie & Außenbereich

Omada ISM311LS Industrial

Temperaturbereich: -40 bis +85 °C für raue Umgebungen.
Strecke: Bis zu 20 km über Single‑Mode‑Faser (9/125 µm).
Monitoring: DDM zur Überwachung von Optik‑Parametern in Echtzeit.

Entscheidungshilfe: Das Omada ISM311LS ist die richtige Wahl, wenn lange Strecken, industrielle Temperaturen und zuverlässige Glasfaser‑Backbone‑Verbindungen in anspruchsvollen Umgebungen gefordert sind.
